焊料检测 2D（Solder 2D，基于颜色比例）

此页面的用途

在焊料 ROI 内用 HSV 颜色范围对像素二值化，计算有效比例并与设定范围比较以判定 OK/NG，适用于 SMD 焊点的焊料检测。

如何进入

模板编辑器中绘制对应 ROI 后，在参数面板中配置该工具的参数。

操作流程

核心思路：在焊料 ROI 内用 HSV 颜色范围 对像素二值化，计算 有效比例 并与设定范围比较以判定 OK/NG。一个 ROI 可配置多组颜色范围（如蓝通道斜面焊料、红通道平面焊盘），分别独立设阈值。

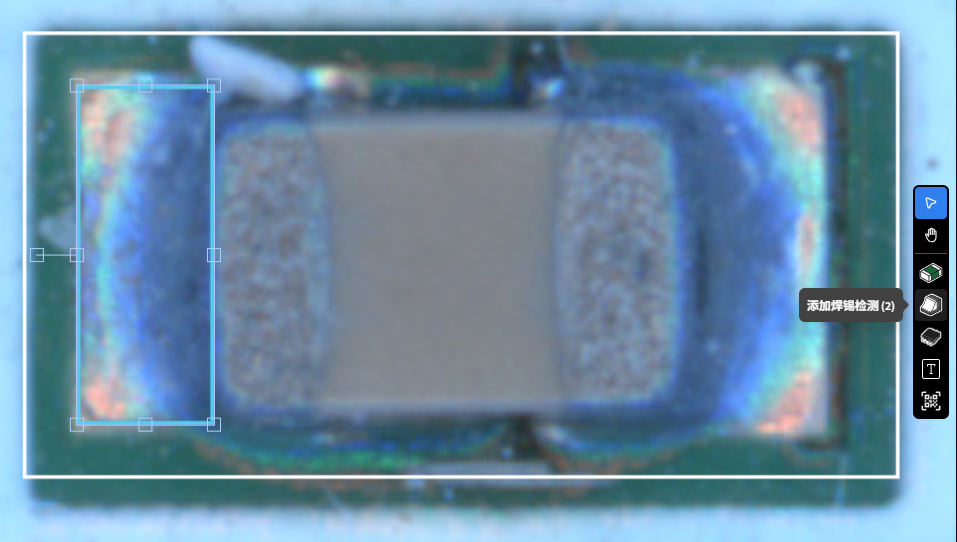

焊料2D ROI

参数说明

  • 颜色公式（Color Formula）：选择 HSV 或三色（Tricolor）公式；选择三色时配置 三色 X / Y / Z / A 系数。

  • 中心色调（Center Hue）/ 中心饱和度（Center Saturation）：HSV 模式下色相基准点（位于色盘内部）。

  • 起始色调（Start Hue）/ 终止色调（End Hue）：色盘圆环边缘的两点，与中心点共同构成扇形有效色相范围。

  • 起始明度（Start Value）/ 终止明度（End Value）：限定有效像素的明度区间。

  • 有效比例范围（Valid Ratio Ranges）：每组颜色范围对应的有效比例上下限；落入范围内判 OK。

  • 有效比例列表（Valid Ratio List）：评估样本得到的各 ROI 有效比例统计，辅助设定合理范围。

  • 启用可视化（Enable Visualization）：显示二值化 Mask 与比例统计（仅建议调试时开启）。

  • 使用共享参数（Use Shared Parameters）：开启后，对同一组件下所有同类型特征共用一套参数；关闭后可对单个特征单独调参。

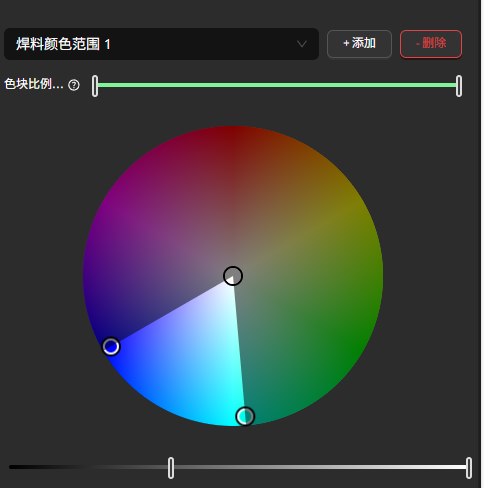

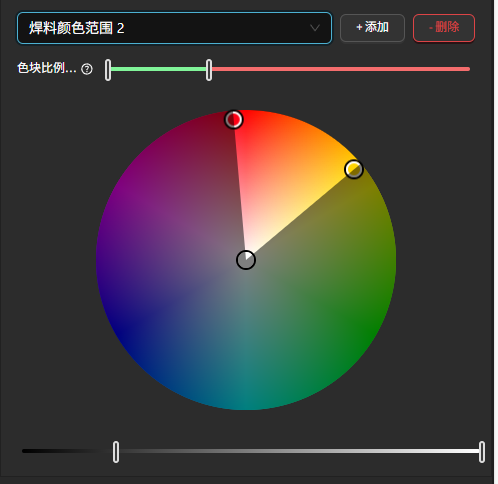

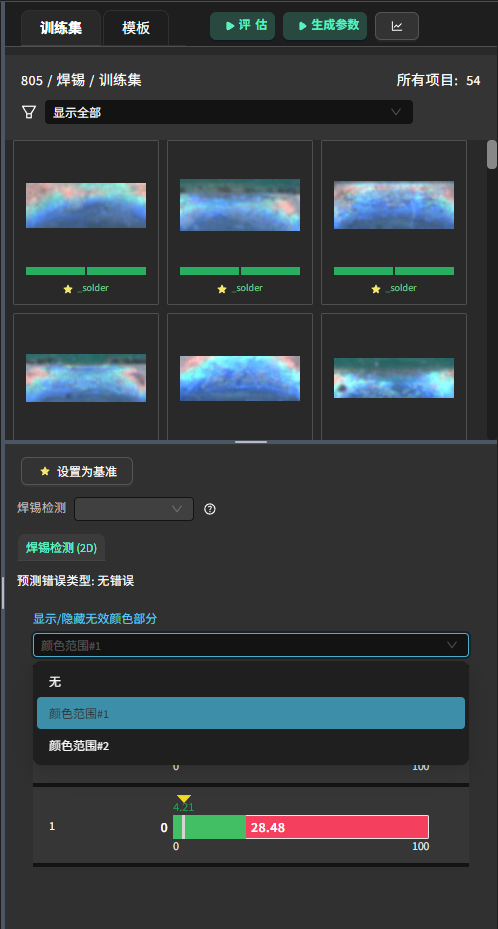

    HSV颜色范围挑选 多颜色范围示例（蓝/红） 颜色范围二值化与比例统计

三角形抽色（HSV 三角法）

颜色范围支持 三角形抽色 配置：在 HSV 颜色空间中，用一个三角形圈出目标颜色簇。三角形由三个顶点定义，分别对应中心色、起始色与结束色，比传统的”矩形” HSV 范围更紧凑、误抽其他颜色更少。可在 HSV 颜色块上直接拖动三个顶点调整范围。

多范围间的逻辑关系

可同时配置多个颜色范围（例如：蓝色焊点 + 红色助焊剂）。系统对每个范围分别做二值化统计，最终判定时 取所有范围的并集：

  • 任一颜色范围匹配的像素都会被纳入”焊锡有效像素”统计。

  • 颜色范围之间是 OR 关系，不会因为某一范围阈值过严而漏判其他颜色覆盖区域。

  • 各范围的统计比例可在右侧参数面板中独立查看。

如果不需要某个范围，可将其 阈值 调至 0，或在颜色范围列表中删除该范围。

抽色二值化预览

参数面板顶部提供 抽色二值化预览 切换，开启后可在画布上实时叠加显示当前颜色范围抽到的像素分布，便于调参时直观确认抽色效果。

常见问题与提示

小技巧

  • 焊锡阈值参数被 AI 更新拉飞：避免把分数远超阈值的焊锡反馈为”无错误”——这会让 AI 学到错误的阈值。可在 系统设置 → 模型更新器 关闭 AI 更新覆盖，关闭后 AI 更新最多调整到设定的比例上下限，不会大幅突破。

  • 参数更新计算不准确：检查训练集中是否有打分极端的反馈图片，移除明显错误或极端的反馈后重新训练。也可关闭 更新颜色范围 / 更新颜色比例，关闭后编程页面”参数更新”按钮将不会改动对应参数。
