共线性检测（Collinearity Inspection）

此页面的用途

共线性检测用于验证一组贴装元件在 PCB 板上是否保持共线排列。将元件按网格分组后，系统通过拟合点阵模型，检测各元件的实际位置是否在容差范围内与理论位置对齐，适用于连接器引脚行、LED 阵列等对共线精度有要求的场景。

如何进入

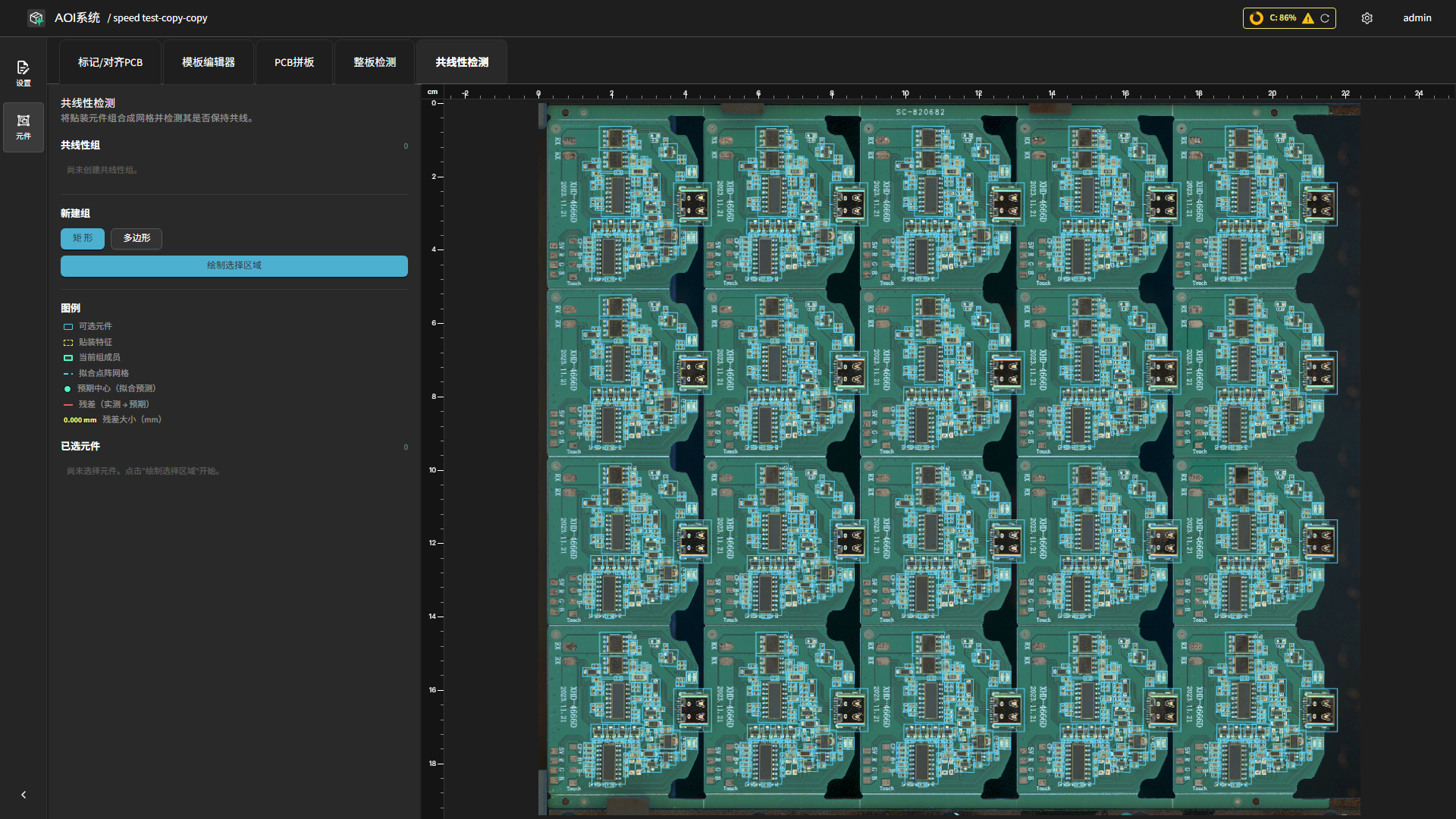

在示教页面选择产品，切换至元件标签页，在左侧标签栏点击 共线性检测 标签。

操作流程

第一步：查看和管理现有组

左侧面板顶部显示 共线性组 列表，每行呈现组名、网格规格（列数 × 行数）与成员数量。单击某行可高亮该组在右侧视图中的成员；再次单击可取消高亮。每行右侧提供以下操作按钮：

定位 — 图标为瞄准器，工具提示”定位”。将右侧视图自动缩放并居中至该组所有成员区域。
运行共线性拟合 — 图标为节点连线，工具提示”运行共线性拟合”。对该组执行共线性拟合计算，并在右侧视图上叠加拟合点阵、预期中心与残差标注。拟合结果保存于后端，检测时以此为基准评判元件位置。
编辑共线性组 — 图标为铅笔，工具提示”编辑共线性组”。打开编辑对话框，可修改组名称及各项检测参数。
移除 — 图标为垃圾桶（红色），工具提示”移除”。弹出确认对话框，确认后永久删除该组及其拟合数据。

第二步：新建共线性组

新建组 区域位于左侧面板中部。新建操作分为以下步骤：

选择绘制工具 — 在矩形和 多边形 两个按钮中选择一种框选方式：
- 矩形：在板图上拖动鼠标绘制矩形选框。
- 多边形：逐点单击定义多边形顶点；右键撤销上一个顶点；按 Enter 键完成绘制。
绘制选择区域 — 单击 绘制选择区域 按钮，在右侧视图上按所选工具框出目标元件区域。框选完成后，被捕获到的贴装元件将进入精调状态，其他元件自动隐藏。

备注

仅拥有至少一个贴装特征（_mount 类型）的元件才会被纳入候选范围；无贴装特征的元件不会出现在选区中。
精调选区 — 进入精调模式后，左侧面板提示”左键点击任意矩形可将其从选区移除。完成后点击确认。”在右侧视图上单击某个元件矩形框即可将其移除，并在左侧 已选元件 列表中实时更新。若所选元件数少于 3 个，则显示红色提示：”共线性组至少需要 3 个元件。”
确认选区 — 选区包含至少 3 个元件后，单击确认按钮，弹出 创建共线性组 对话框。

第三步：填写组信息（创建或编辑）

对话框顶部显示当前已选元件数量（只读）。需填写以下字段：

组名称 — 必填，最多 64 个字符，用于在列表中标识该组。
网格宽度（列数） — 整数，范围 1–1024，表示元件网格的列数。
网格长度（行数） — 整数，范围 1–1024，表示元件网格的行数。网格宽度 × 网格长度必须等于已选元件总数，否则无法保存。
最大列偏差（毫米） — 浮点数，步长 0.1，默认值 0.5 mm，表示检测时允许的最大列方向偏差。
最大行偏差（毫米） — 浮点数，步长 0.1，默认值 0.5 mm，表示检测时允许的最大行方向偏差。
最大角度偏差（度） — 浮点数，步长 0.1，范围 0–360，默认值 5°，表示检测时允许的最大旋转偏差。
拟合所需最小成员数 — 整数，范围 2–1024，默认值 3，表示执行拟合计算时至少需要的可对齐成员数量。当实际可对齐成员数低于此阈值时，检测结果将显示为无法判定。

填写完成后单击保存创建或更新该组；单击取消放弃操作。

第四步：运行拟合

组创建完成后，在列表行上单击 运行共线性拟合 按钮，系统将向后端提交拟合请求。拟合成功后，右侧视图叠加以下信息（参见图例）：

第五步：查看图例

左侧面板底部的图例区域始终可见，说明右侧视图中各颜色与形状的含义：

注意事项

备注
