产品设置（Recipe）

产品设置区（设置，即 Recipe）位于编程页面（Teach）左侧标签栏的顶部区域。该区域包含五个子标签，用于配置产品的传送带、PCB 物理参数及检测判废逻辑。子标签依次为：

• PCB详情 （PCB Detail）

• 传送带设置 （Conveyor Setup）

• PCB尺寸 （PCB Dimension）

• 全PCB拍摄 （Full PCB Capture）

• 检测设置 （Inspection Settings）

每个子标签完成后会显示蓝色对勾图标，表示该步骤已配置完成。后四个子标签在完成前置步骤之前处于禁用状态，须按顺序操作。

---

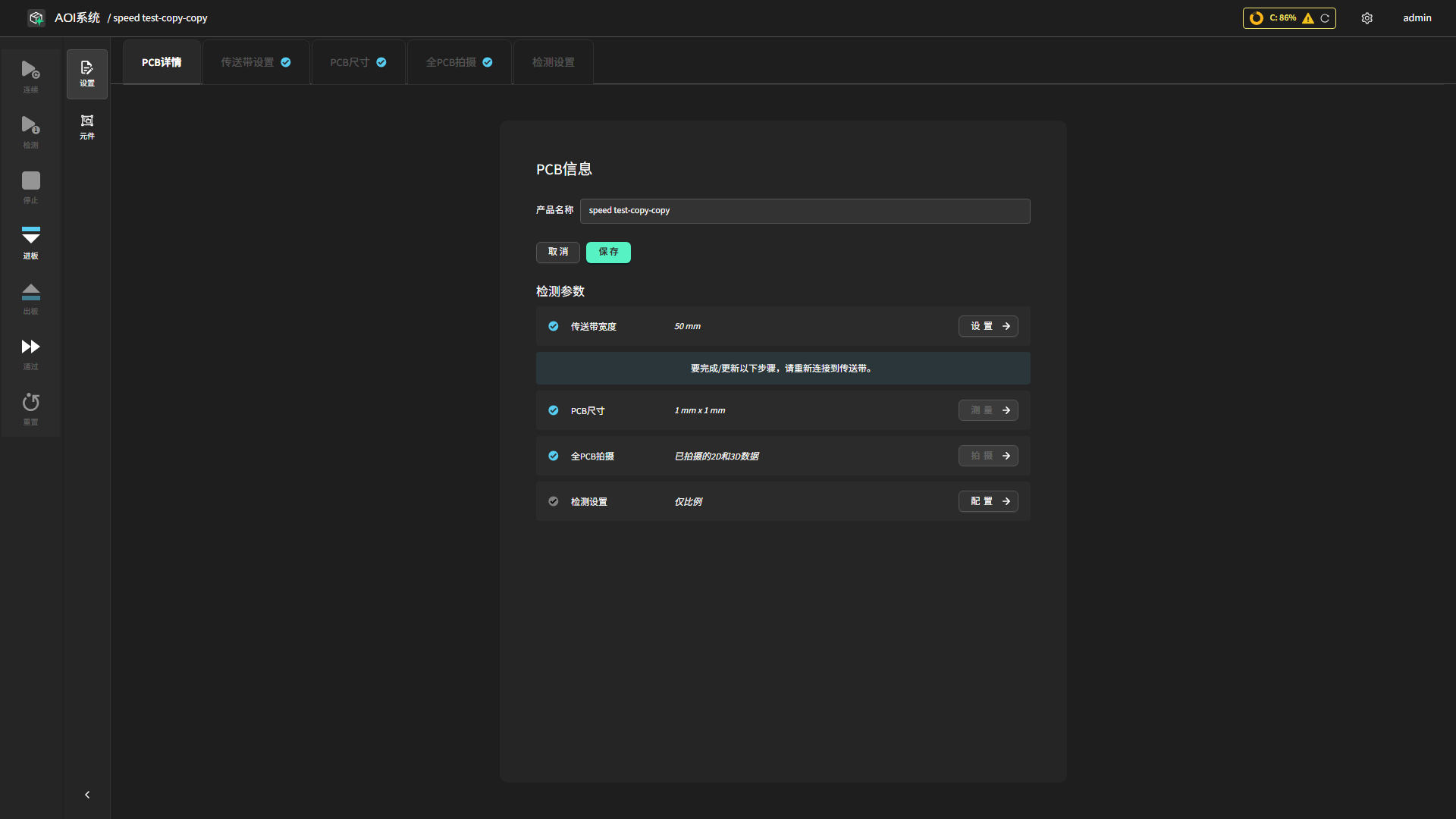

PCB详情（PCB Detail）

PCB详情标签页包含两个区域：

• 产品名称（产品名称）：可在此输入或修改产品名称。产品名称须唯一；若与已有产品重名，保存时会提示错误。点击 保存 提交修改，点击 取消 放弃编辑。

• 检测参数（Specs for Inspection）：以列表形式显示四项产品参数的当前状态，每项均有操作按钮可跳转至对应子标签页：

  • 传送带宽度（Conveyor Width）：未设置时显示 (未定义)，已设置时显示毫米数值。点击 设置 跳转至 传送带设置 子标签。

  • PCB尺寸（PCB Dimension）：未测量时显示 (未定义)，已测量时显示宽 × 高（mm）。点击 测量 跳转至 PCB尺寸 子标签。

  • 全PCB拍摄（Full PCB Capture）：未拍摄时显示 (未定义)，已拍摄时显示已采集状态。点击 拍摄 跳转至 全PCB拍摄 子标签。

  • 检测设置（Inspection Settings）：显示当前判废模式摘要（见下方说明）。点击 配置 跳转至 检测设置 子标签。

---

传送带设置（Conveyor Setup）

传送带设置用于在编程过程中锁定传送带并调整宽度，以便手动放板或使用 PCB 进入功能。

操作步骤：

1. 选择一个传送带（Select a Conveyor）：从下拉列表中选择当前可用的传送带槽位。

2. 锁定传送带（Lock Conveyor for this Task）：点击此按钮锁定所选传送带供本次编程使用。

3. 设置传送带宽度（Set Conveyor Width）：在输入框中输入目标宽度（mm），再点击 移动到宽度（Move to Width） 使传送带实际移动到该宽度。当前传送带宽度会显示在下方以供参考。

4. 保存并继续（Save and Continue）：确认宽度后点击此按钮，将宽度写入产品并跳转至 PCB尺寸 子标签。需已完成锁定方可启用。

5. 释放传送带（Release Conveyor）：操作完成后点击此按钮，释放对传送带的独占控制权。

---

PCB尺寸（PCB Dimension）

该标签页用于测量或输入 PCB 的物理尺寸（宽度与高度，单位 mm）。操作流程与创建产品向导中的 输入或计算尺寸 步骤一致，详见 创建产品 中的对应说明。

---

全PCB拍摄（Full PCB Capture）

该标签页用于重新执行完整 PCB 拍摄，生成用于检测的黄金图像。操作流程与创建产品向导中的 完整 PCB 拍摄 步骤一致，详见 创建产品 中的对应说明。完成拍摄后可在此处更新相机参数（曝光、增益、白平衡等）并重新拍摄覆盖当前版本。

---

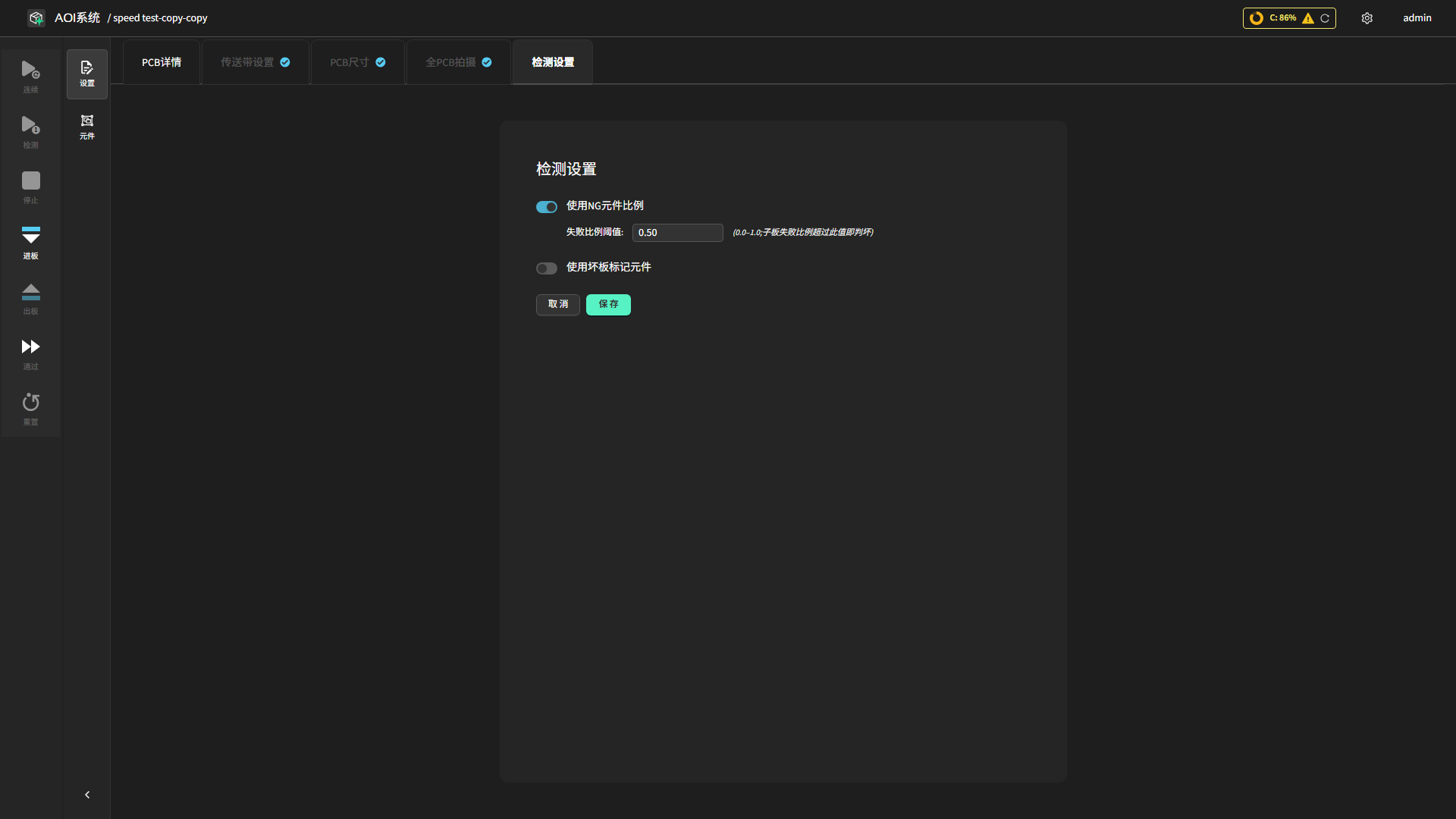

检测设置（Inspection Settings）

检测设置标签页用于配置拼板产品中 子板（sub-PCB） 的自动判废逻辑，决定系统如何判断每块子板为好板或坏板。

可从 PCB详情 标签页点击 检测设置 行右侧的 配置 按钮进入此标签页。

该标签页包含以下四项参数：

使用NG元件比例（Use NG component ratio）

Switch 开关，默认 开启。启用后，系统根据子板上 NG 元件的比例来自动判废。开启时，下方显示以下子项：

• 失败比例阈值（Failure ratio threshold）：InputNumber 输入框，有效范围 0.0–1.0，默认值 0.5。当子板的 NG 元件比例超过该阈值时，子板被判定为坏板。

使用坏板标记元件（Use badmark elements）

Switch 开关，默认 关闭。启用后，系统依据产品中已定义的坏板标记元件（badmark）来判废子板（参见 坏板标记）。开启时，下方显示以下子项：

• 组合逻辑（Combine logic）：Radio 单选，可选：

  • 任一NG：只要有任意一个坏板标记元件判为 NG，子板即判为坏板。

  • 全部NG：所有坏板标记元件均判为 NG，子板才判为坏板。

• 已定义坏板标记元件数（Badmark elements defined）：显示当前产品中已定义的坏板标记元件数量（只读）。

• 若启用了坏板标记模式但尚未定义任何坏板标记元件，页面会显示黄色警告提示，说明该模式不会生效。

两种模式均关闭时

若 使用NG元件比例 和 使用坏板标记元件 均关闭，页面会显示提示信息：子板不会被自动判定，仅进行人工复检。

保存与取消

编辑完成后点击 保存 提交修改；点击 取消 恢复为上次已保存的值。提交前系统会校验 失败比例阈值 是否在 [0, 1] 范围内，超出范围将提示错误并阻止保存。

PCB详情中的检测设置状态摘要

PCB详情标签页的 检测设置 行会根据当前配置显示以下摘要文字：

• 比例 · 坏板标记：两种模式均已启用。

• 仅比例：仅启用了NG元件比例模式。

• 仅坏板标记：仅启用了坏板标记模式。

• 仅人工复检：两种模式均已关闭。
