IC 引脚检测 2D（Lead 2D，AI）

此页面的用途

在引脚阵列上自动生成引脚子框，结合 AI 缺陷检测识别桥接、缺焊、虚焊、少锡等。

如何进入

模板编辑器中绘制对应 ROI 后，在参数面板中配置该工具的参数。

操作流程

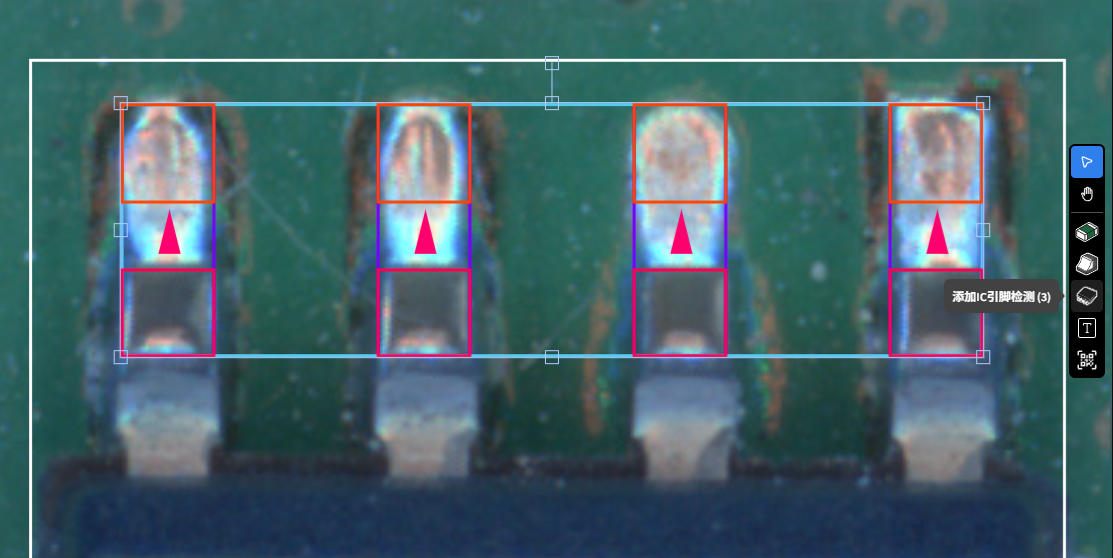

用途：在引脚阵列上自动生成引脚子框，结合 AI 缺陷检测识别桥接、缺焊、虚焊、少锡等。检测框上的三角箭头指向引脚外侧。

参数说明

引脚数量（Lead Count）：在 ROI 内自动均分生成对应个数的子 ROI。
引脚宽度 (mm)（Lead Width）：匹配实际引脚宽度，使子 ROI 与实体引脚对齐。
引脚角度（Lead Angle）：引脚相对 ROI 的方向角。

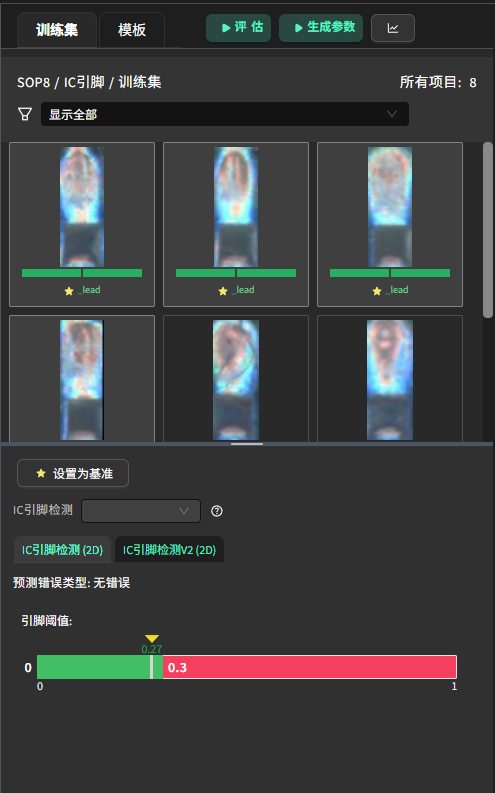

引脚阈值（Lead Threshold）：基于每个引脚子 ROI 的 AI 分数判定缺陷。
桥接阈值（Bridge Threshold）：相邻引脚间连锡（短路）的判定阈值。
桥接宽度 (mm)（Bridge Width）/ 间隙宽度 (%)（Gap Width）：定义相邻引脚间桥接检测带的宽度；可按毫米或按引脚间隙百分比设定，居中裁剪以避免引脚边缘干扰。
引脚忽略列表（Lead Ignore List）/ 桥接忽略列表（Bridge Ignore List）：选择不参与检测的引脚 / 桥接（从左到右编号，注意特征框角度）。
启用可视化（Enable Visualization）：显示引脚子框与检测结果。
使用同步参数（Use sync param）：开启后，对同一组件下所有同类型引脚特征共用一套参数；关闭后可对单个特征单独调参。

常见问题与提示

小技巧
