本体检测(Mounting)

此页面的用途

检测元件本体的贴装缺陷,包括缺件、错件、损件、偏移、旋转与极性等。ROI 应覆盖元器件主体表面。

如何进入

模板编辑器中绘制对应 ROI 后,在参数面板中配置该工具的参数。

操作流程

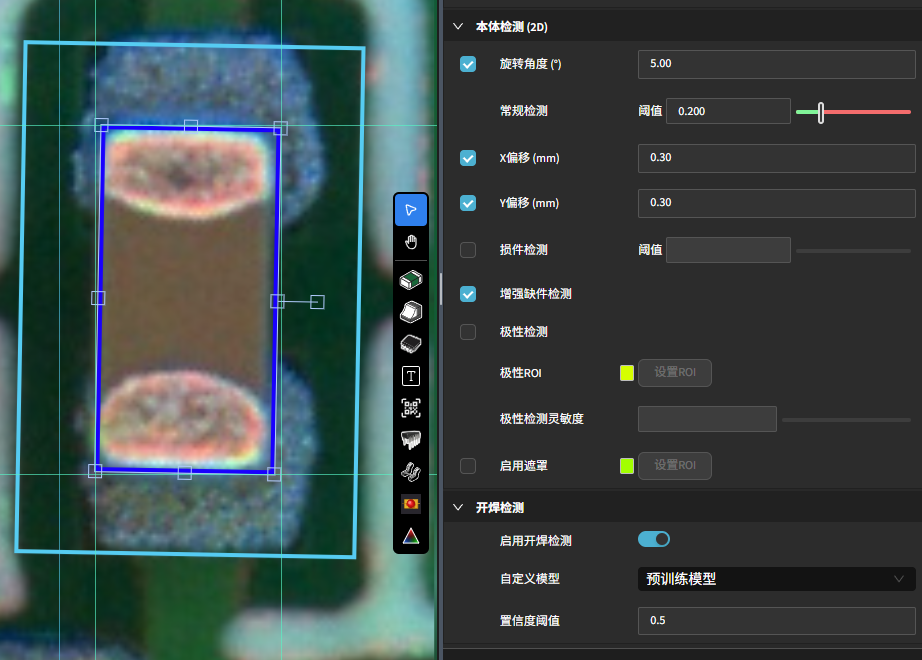

本体检测ROI示例

位置与姿态

  • 旋转角度 (°)(Max Rotation Angle):元件本体相对标准姿态的角度偏差;当偏差超过该阈值时判定为 NG。

  • X 偏移 (mm)(Shift X)/ Y 偏移 (mm)(Shift Y):样本元件与标准元件本体的平移偏差;超过阈值判 NG。

缺陷检测(AI)

  • 常规检测(Significant Defect Check):对元件本体的明显缺陷(缺件、错件、方向严重错误等)进行 AI 异常分数判定。

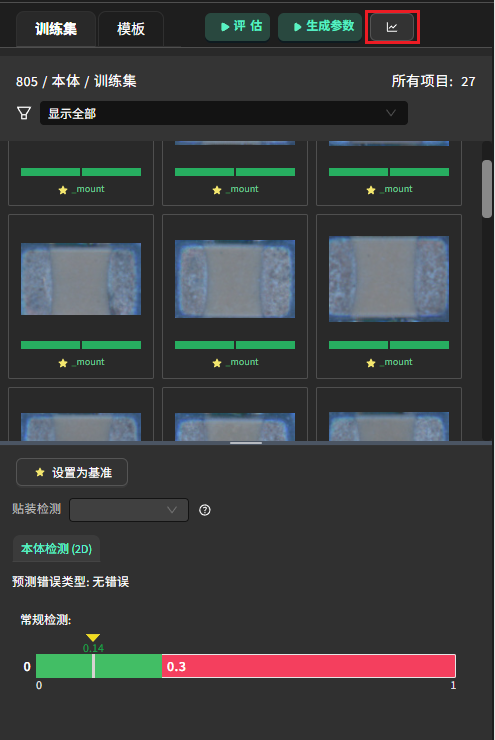

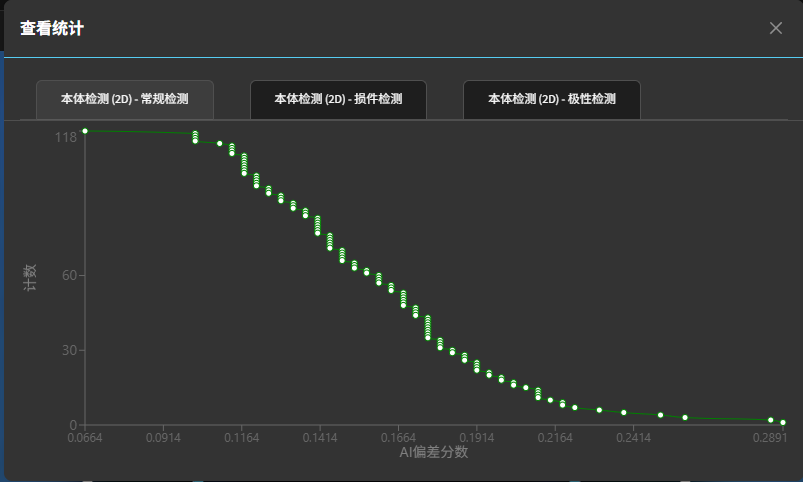

    本体AI分数分布示例 本体AI分数分布示例2
  • 损件检测(Subtle Defect Check):针对本体的破损、缺口等细微异常;检测前先将元件图像与标准样本自动对齐,再以 AI 异常分数判定,避免位置偏移导致误判。

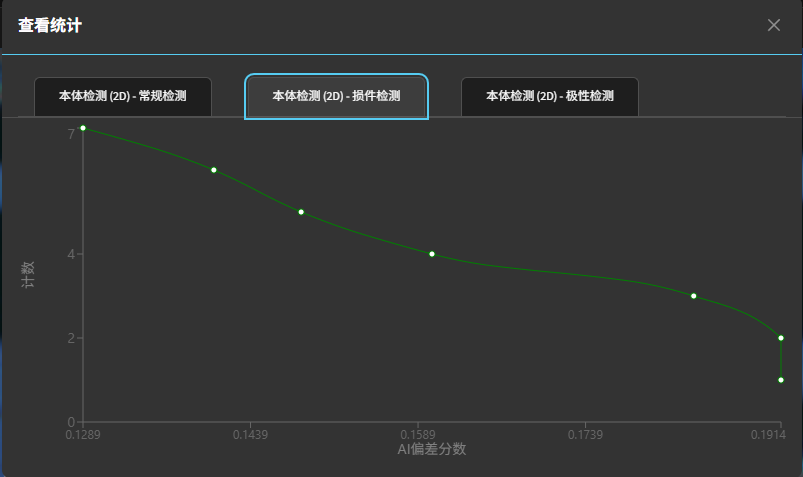

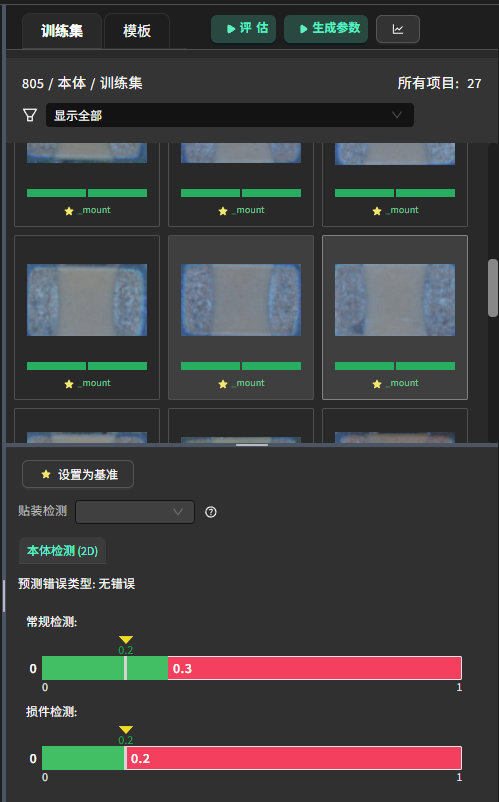

    损件检测 本体对齐后检测 本体对齐后检测2
  • 缺件检测(Missing Check):判定该位置是否缺少元件。

  • 增强缺件检测(Enhanced Missing Check):利用对位结果在元件疑似缺失时提前告警;属实验性功能,当对位误判导致误报时可关闭。

极性检测(AI,对齐后)

  • 极性检测(Polarity Check):判断元件极性方向是否正确。检测前先对齐,并在 极性 ROI 区域内学习与判定极性特征,以识别极性反转。判定方式同样基于 AI 异常分数。

  • 极性检测灵敏度(Polarity Sensitivity):调节极性判定的灵敏度;灵敏度越高越容易报出极性异常。

  • 极性 ROI(Polarity ROI):点击 设置 ROI 或在显示窗口中直接拖拽,框选用于极性判定的局部区域(通常为极性标识所在处)。

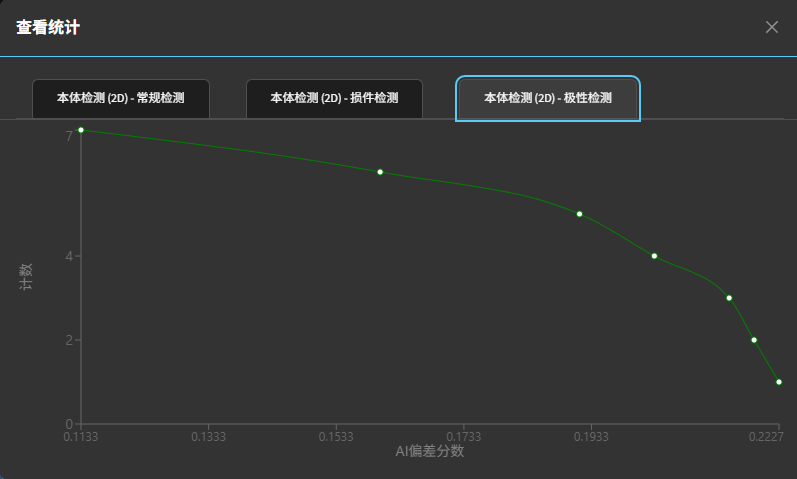

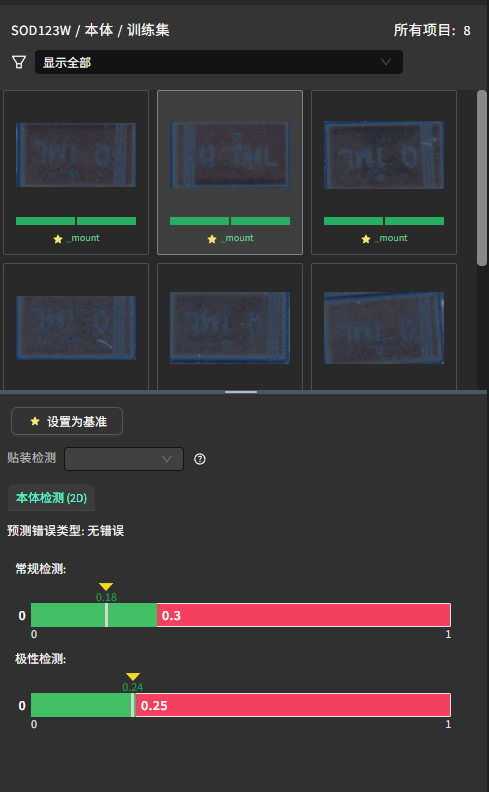

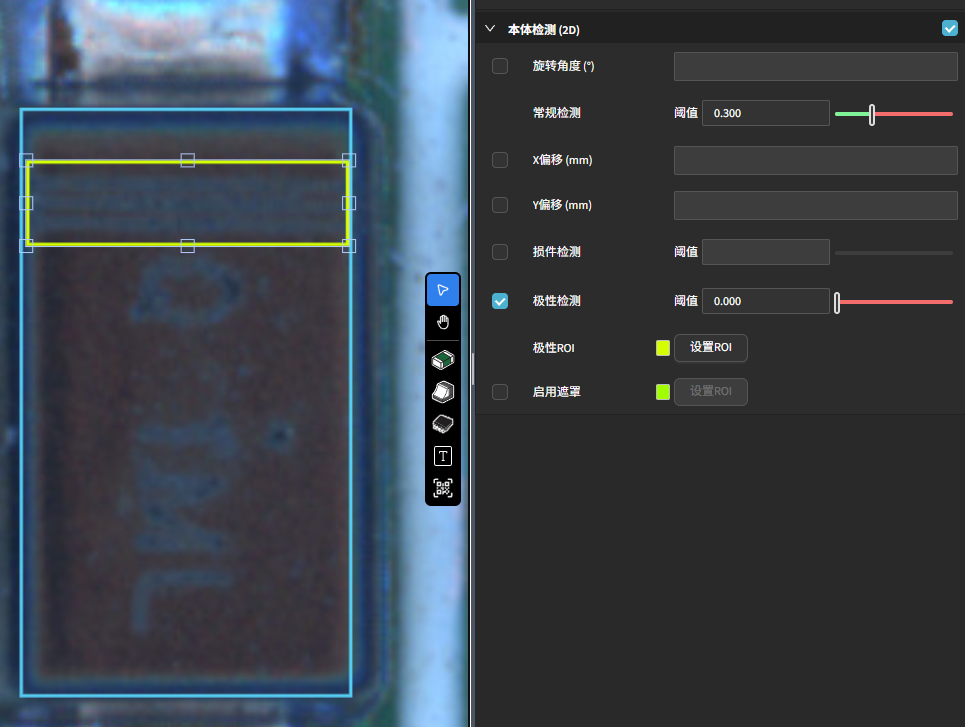

    极性检测框 极性检测 极性检测2

其它

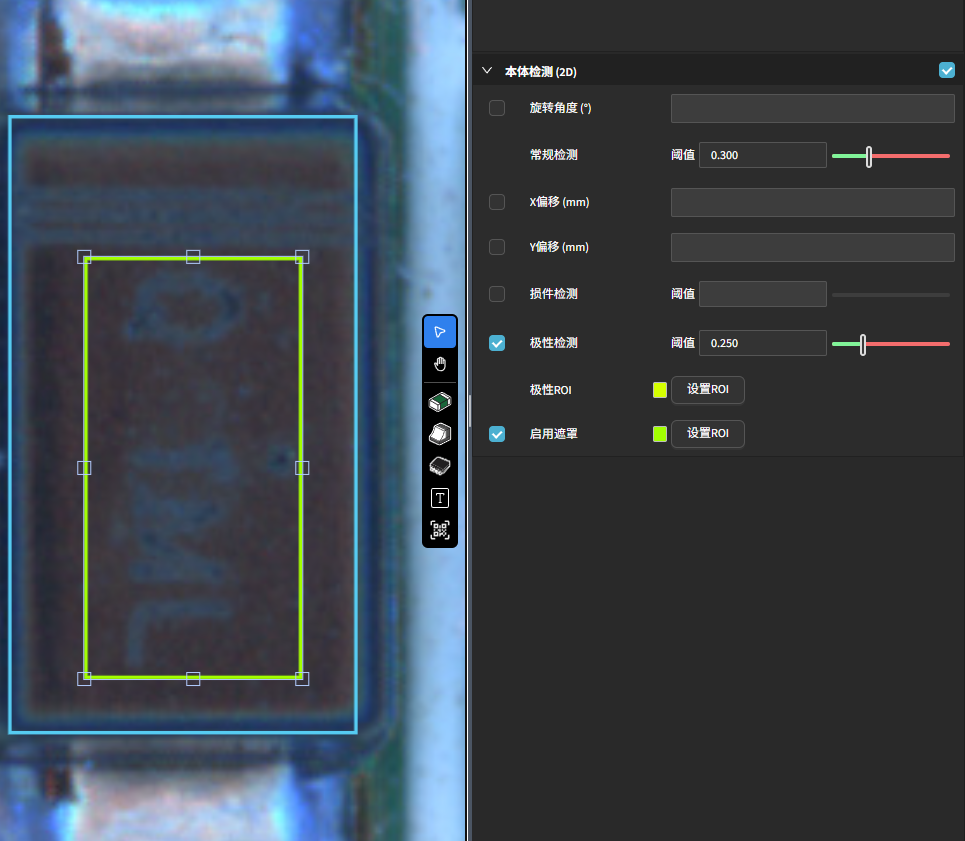

  • 启用遮罩(Enable Mask):对含有不固定字符 / 图案的区域进行遮蔽,避免其影响 AI 检测。

    遮罩

常见问题与提示

小技巧

  • LED 灯极性识别不出:手动开启 极性检测 子项;如频繁失败,可联系下一次模型迭代时强化 LED 极性样本。
