桥接检测（Bridge）

此页面的用途

独立检测相邻引脚 / 焊点之间的连锡（短路）。

如何进入

模板编辑器中绘制对应 ROI 后，在参数面板中配置该工具的参数。

操作流程

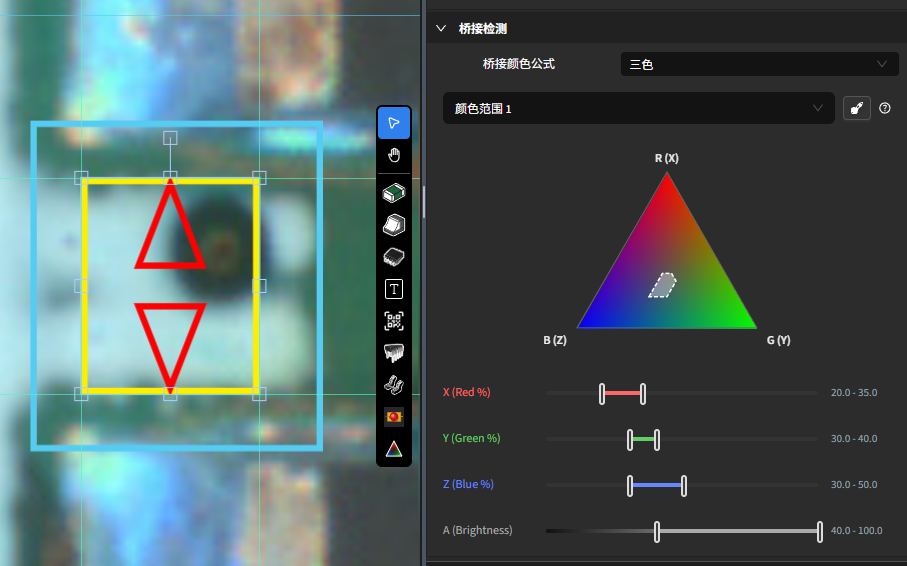

模板编辑器中的桥接检测元件示例

参数说明

  • 桥接颜色公式（Bridge Color Formula）：选择用于识别连锡的颜色公式（如 2B-R-G）；选择三色时配置 三色 X / Y / Z / A。

  • 值范围（Value Range）：2B-R-G 等公式的阈值范围（0–100），落入该范围的像素被检出。

  • 灵敏度（Sensitivity）：桥接颜色检测灵敏度（0–1），值越大检测范围越大。

  • 启用可视化（Enable Visualization）：显示桥接检测中间结果。

常见问题与提示

小技巧

  • 连锡敏感度怎么调：灵敏度 值小（接近 0）时只抽蓝色焊锡像素，敏感度大时会把红色 / 偏红的像素也包含进来。先小后大微调。

  • 电容 / 电阻连锡专用检测：可把 桥接检测 工具独立放置在元件旁，作为附加检测项。
