椭圆显示

简介

椭圆显示节点用于在图像中检测到的对象下方绘制椭圆标记，提供比矩形边界框更柔和的可视化效果，类似任务光标的效果。

该节点会根据检测框自动计算椭圆参数，支持多种颜色方案、线条粗细调节和角度范围配置，可用于突出显示目标或创建特殊的视觉效果。

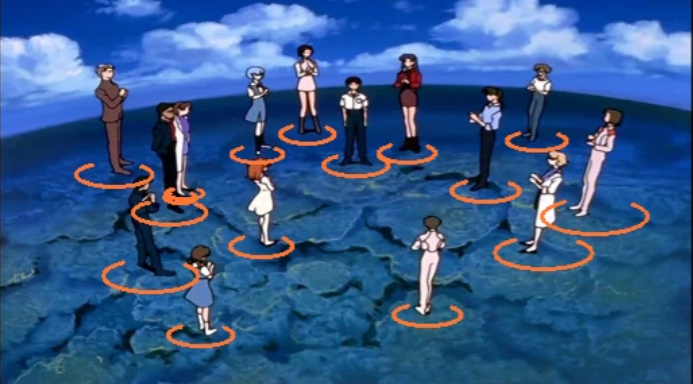

效果展示：

输入 / 输出

• 输入：

  • 图像（来自上游节点或工作流输入）

  • 检测结果（包含边界框坐标、类别等信息）

• 输出：

  • 绘制了椭圆标记的可视化图像

配置参数详解

参数名称	说明	示例/默认值
节点名称	步骤名称，用于标识该节点的唯一标识符	ellipse_visualization_1
备注	可选的备注信息，用于描述该步骤的用途	留空
输入图像	指定输入图像的来源，可以是上游节点的输出或工作流的输入参数	input.image
复制图像	是否创建输入图像的副本进行可视化，启用后不会修改原始图像	True(推荐)
预测显示	要可视化的模型预测结果，选择检测模型的输出	从下拉菜单选择
调色板	颜色调色板方案，用于为不同类别分配颜色	DEFAULT
调色板大小	调色板中的颜色数量，适用于使用自定义或Matplotlib调色板时	10
自定义颜色	自定义颜色列表，使用HEX格式定义椭圆颜色	["#FF0000", "#00FF00", "#0000FF"]
颜色坐标轴	颜色分配的依据，通常基于类别（CLASS）来着色	CLASS
椭圆粗细	椭圆线条的粗细（像素）	2
起始角度	椭圆弧的起始角度（以度为单位）	45
结束角度	椭圆弧的结束角度（以度为单位）	235

参数详细说明

复制图像

• True：创建图像副本，原始图像保持不变，可用于后续其他可视化操作

• False：直接在原图上绘制，节省内存但会修改原图

预测显示

选择要可视化的检测模型预测输出。从下拉菜单中选择上游检测模型节点的输出结果，节点会根据边界框自动计算对应的椭圆参数。

调色板

支持多种颜色调色板方案：

• DEFAULT：系统默认配色方案

• MATPLOTLIB：使用Matplotlib的颜色方案

• CUSTOM：使用自定义颜色列表（需配置自定义颜色参数）

自定义颜色

当调色板选择 CUSTOM 时，使用HEX格式定义颜色列表：

["#FF0000", "#00FF00", "#0000FF", "#FFFF00", "#FF00FF"]

分别对应红色、绿色、蓝色、黄色、紫色，颜色会按顺序分配给不同的类别。

颜色坐标轴(在CUSTOM模式下会被忽略)

决定如何为椭圆标记分配颜色：

• CLASS：根据物体类别着色，同类物体使用相同颜色

• INDEX：为每个物体分配不同颜色

• TRACK：根据Tracker ID着色，每个Tracker ID使用不同颜色

起始角度

设置椭圆弧的起始角度，单位为度（-180-180°）。默认值为 -45。

• 0：从正右方开始

• -45：从右上方开始（默认）

• 90：从正下方开始

• 180/-180：从正左方开始

角度按顺时针方向计算。

结束角度

设置椭圆弧的结束角度，单位为度（-180-180°）。默认值为 235。

• 如果 起始角度 = -180 且 结束角度 = 180：绘制完整椭圆

• 如果 起始角度 = -45 且 结束角度 = 235：绘制大部分椭圆弧（默认配置）

通过调整起始角度和结束角度，可以绘制完整椭圆或特定角度范围的椭圆弧，创建不同的视觉效果。
