点显示

简介

点显示节点用于根据提供的检测结果，在图像的特定坐标位置绘制实心点标记。

该节点特别适合标中心点或小型目标位置，支持多种颜色方案和自定义点大小配置。相比圆形标记，实心点更加简洁明了。

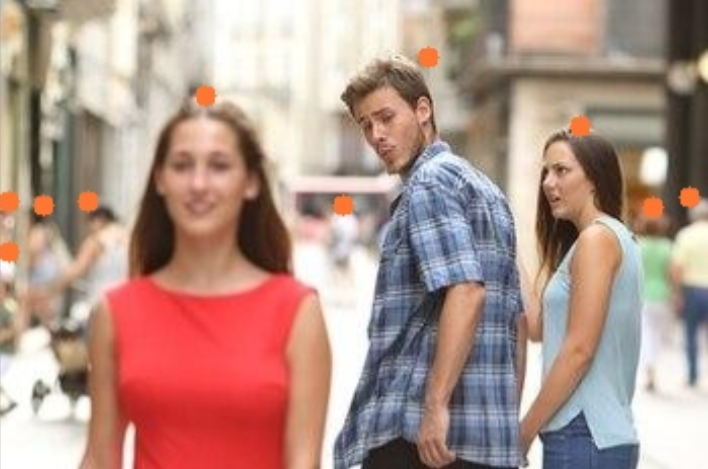

效果展示：

输入 / 输出

• 输入：

  • 图像（来自上游节点或工作流输入）

  • 检测结果（包含坐标点、类别等信息）

• 输出：

  • 绘制了点标记的可视化图像

配置参数详解

参数名称	说明	示例/默认值
节点名称	步骤名称，用于标识该节点的唯一标识符	dot_visualization_1
备注	可选的备注信息，用于描述该步骤的用途	留空
输入图像	指定输入图像的来源，可以是上游节点的输出或工作流的输入参数	input.image
复制图像	是否创建输入图像的副本进行可视化，启用后不会修改原始图像	True(推荐)
预测显示	要可视化的模型预测结果，选择检测模型的输出	从下拉菜单选择
调色板	颜色调色板方案，用于为不同类别分配颜色	DEFAULT
调色板大小	调色板中的颜色数量，适用于使用自定义或Matplotlib调色板时	10
自定义颜色	自定义颜色列表，使用HEX格式定义点颜色	["#FF0000", "#00FF00", "#0000FF"]
颜色坐标轴	颜色分配的依据，通常基于类别（CLASS）来着色	CLASS
坐标位置	点的锚点位置	CENTER
点大小	点的半径大小（像素）	4
轮廓粗细	点的轮廓粗细（以像素为单位）	0

参数详细说明

复制图像

• True：创建图像副本，原始图像保持不变，可用于后续其他可视化操作

• False：直接在原图上绘制，节省内存但会修改原图

调色板

支持多种颜色调色板方案：

• DEFAULT：系统默认配色方案

• MATPLOTLIB：使用Matplotlib的颜色方案

• CUSTOM：使用自定义颜色列表（需配置自定义颜色参数）

自定义颜色

当调色板选择 CUSTOM 时，使用HEX格式定义颜色列表：

["#FF0000", "#00FF00", "#0000FF", "#FFFF00", "#FF00FF"]

分别对应红色、绿色、蓝色、黄色、紫色，颜色会按顺序分配给不同的类别。

颜色坐标轴(在CUSTOM模式下会被忽略)

决定如何为点标记分配颜色：

• CLASS：根据物体类别着色，同类物体使用相同颜色

• INDEX：为每个物体分配不同颜色

• TRACK：根据Tracker ID着色，每个Tracker ID使用不同颜色

坐标位置

点标记的锚点位置，可选值包括：

• CENTER：点标记以坐标点为中心

• CENTER_LEFT：点标记以坐标点为左侧中心

• CENTER_RIGHT：点标记以坐标点为右侧中心

• TOP_CENTER：点标记以坐标点为上侧中心

• TOP_LEFT：点标记以坐标点为左上角

• TOP_RIGHT：点标记以坐标点为右上角

• BOTTOM_LEFT：点标记以坐标点为左下角

• BOTTOM_RIGHT：点标记以坐标点为右下角

• BOTTOM_CENTER：点标记以坐标点为下侧中心

• CENTER OF MASS：点标记以检测框的质心位置为中心

点大小

设置点标记的半径大小，单位为像素。默认值为 4。

• 3：较小的点

• 5：标准大小（默认）

• 8 及以上：较大的点

点半径越大，标记越明显，但可能遮挡更多图像细节。建议根据图像分辨率和标注目标的大小调整此参数。

轮廓粗细

设置点外圈的轮廓粗细，单位为像素。默认值为 0。
