系统管理

本章节介绍系统级通用配置

Note

若为首次部署且尚未创建其他账号,请使用部署时提供的 admin 初始账号登录完成基础配置。

用户与角色权限

系统内置三类角色(当前版本账号创建后不支持在界面内修改角色或禁用 / 启用,只能新增与删除):

角色与权限对照

角色

权限范围

典型使用场景

Admin

全部功能(含成员/角色管理)

工程负责人 / 系统管理员

编程员

PCB 产品创建、编程、训练、检测

视觉 / 工艺工程师进行模板与参数维护

操作员

仅执行检测任务与缺陷反馈

产线操作人员、巡检员

账号操作(仅 Admin):

  1. 进入:右上角齿轮 → “设置” → “成员管理”。

  2. 新增账号:点击“新增用户” → 填写 用户名(唯一,建议工号) / 初始密码 / 显示名称(可选) / 角色 → 保存。

  3. 删除账号:在列表对应行点击“删除”(或垃圾桶图标)→ 确认。

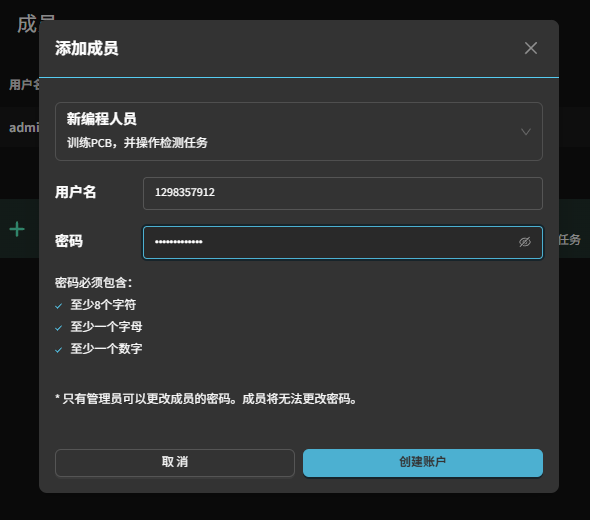

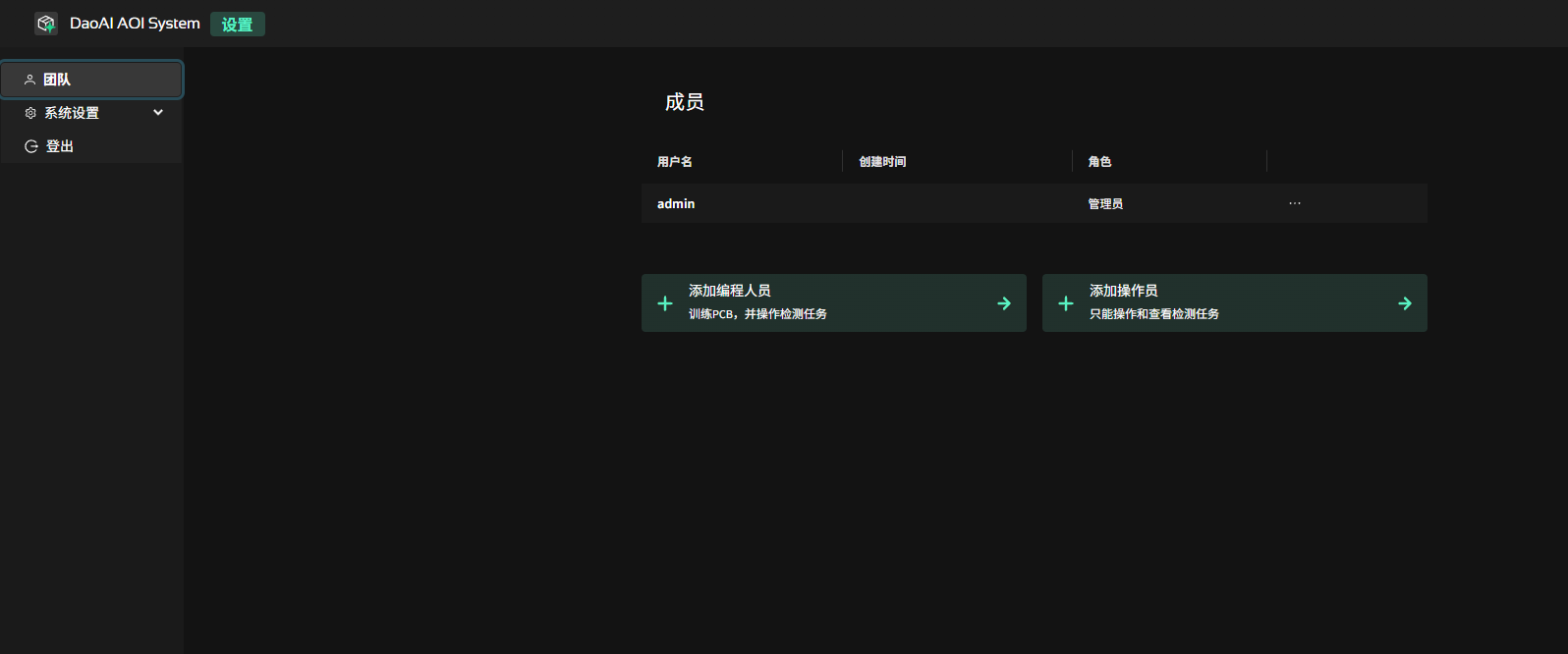

成员管理界面示意 成员管理界面示意

Note

操作完成或离开工位时,请立即在“设置”中登出,防止他人误用会话。

多语言设置

系统支持界面多语言(当前已支持:中文 / English)。多语言切换只影响 UI 字符串,不改变已创建的 PCB 产品名称与元件标识。

切换步骤:

  1. 登录后点击右上角齿轮进入“设置”。

  2. 在“通用”页签中找到“界面语言”。

  3. 下拉选择目标语言后,界面自动应用。

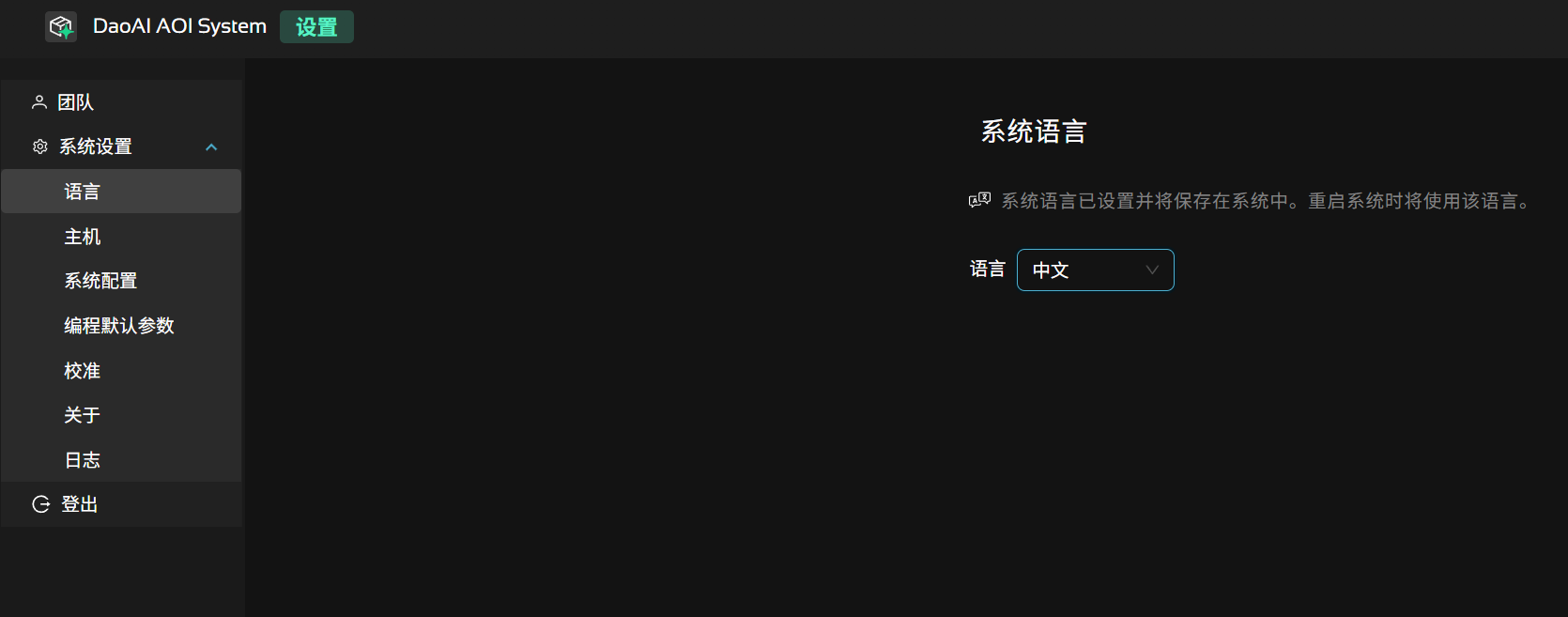

切换语言示意

Note

语言切换不会重启后端;若浏览器多标签页打开本系统,请全部刷新以保持一致。

后端地址管理

用于让当前浏览器前端连接指定的后端服务实例,并在多个部署环境(本地 / 测试 / 生产 / 备用节点)之间快速切换。

常见使用场景:

  1. 产线上使用笔记本或平板(Wi‑Fi)直接访问机台后端,无需占用后端主机显示器。

  2. 质检 / 工程 人员可在不同工位快速切换到测试或生产环境查看训练 / 检测状态。

  3. 支持远程协助:暂时指向测试服务器复现问题,再切回生产。

  4. 集中管理:同一前端界面可按需切换不同产线后端,统一查看检测结果、启动训练或执行任务,无需分别登录多台主机。

切换步骤:

  1. 点击右上角齿轮 → “设置”。

  2. 找到“后端地址”输入框(默认为 localhost:8000)。

  3. 输入新的服务地址(含协议与端口,如 10.0.0.12:8000)。

  4. 点击“保存”或“应用”,页面自动重新连接。

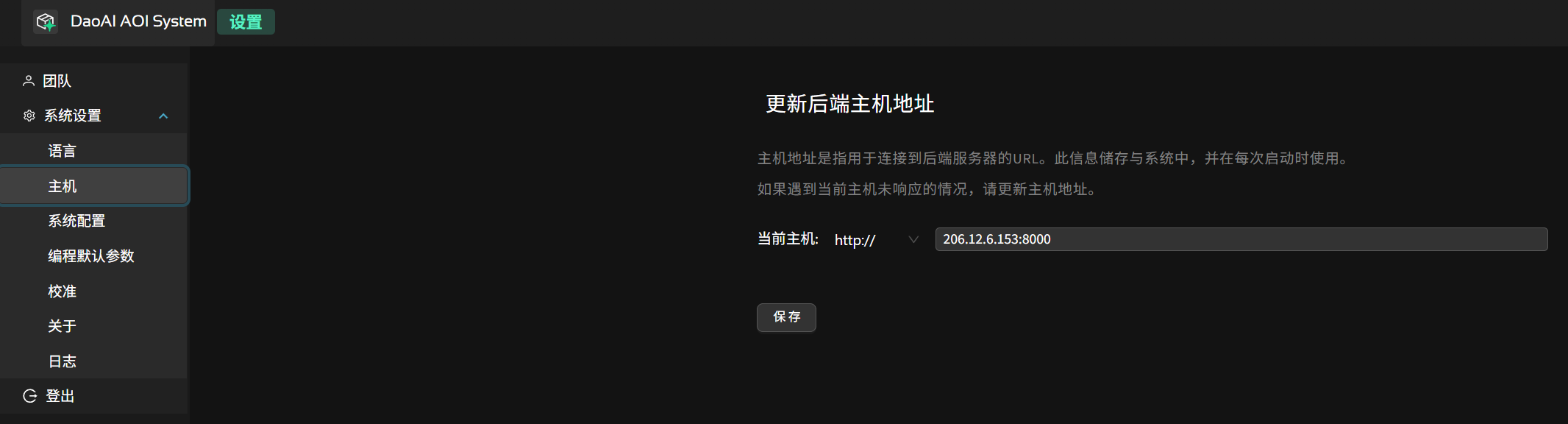

后端地址切换示意

相机现场校准

用于在线更新相机的内参 / 畸变参数,确保尺寸测量及对齐精度。当出现以下任一情况,建议执行一次现场校准:

  1. 更换或重新安装相机 / 镜头;

  2. 调整过镜头焦距或光圈,导致成像比例明显变化;

  3. 相机支撑结构被移动、震动或维护后位置可能偏移;

  4. 图像边缘出现明显拉伸 / 弯曲,或测量尺寸偏差增大;

  5. 3D 对齐或模板匹配稳定性下降(需先排除光照与污渍因素)。

Note

校准操作会更新当前使用的标定文件(certificate.bin)。若需保留旧版本,可在执行前手动备份原文件。

前提准备:

  • 使用官方提供的标定板(保持清洁、无划痕、无强反光);

  • 确保现场光照稳定,避免强烈局部反射;

  • 传送带参数(宽度 / 速度)已正确配置。

操作步骤:

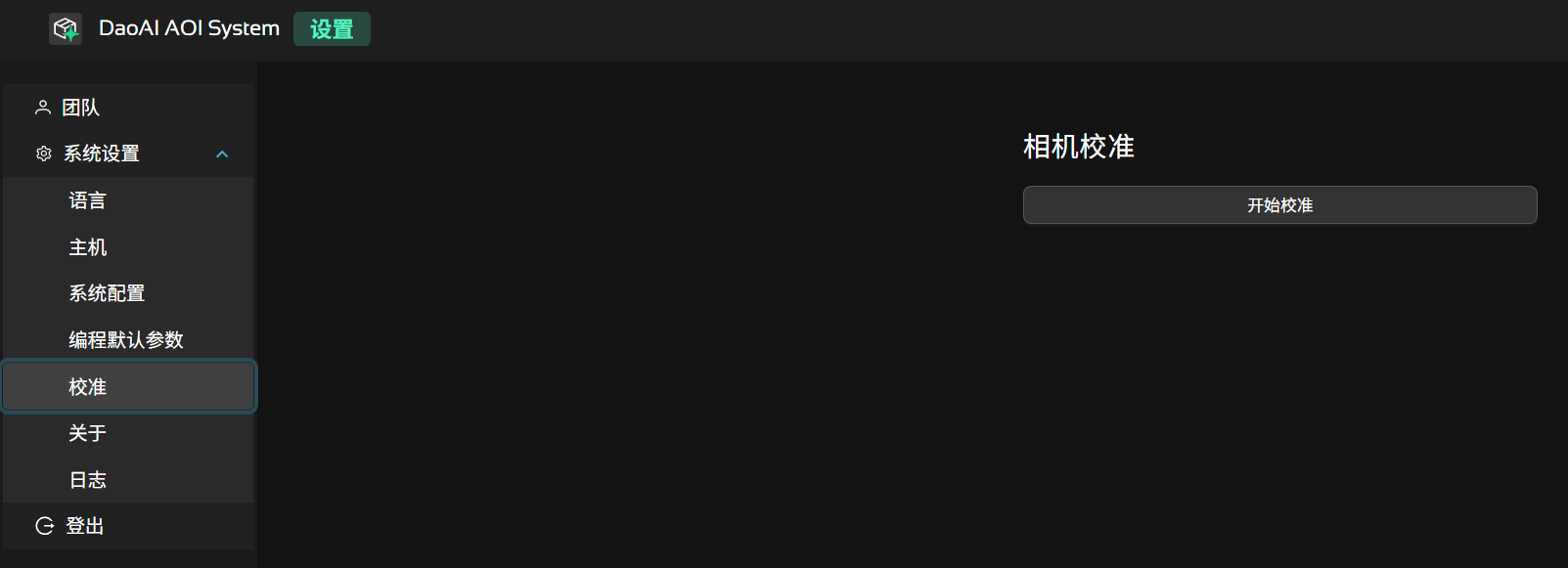

相机现场校准示意
  1. 打开:右上角齿轮 → “系统设置” → “相机校准”。

  2. 将标定板放置在传送带中央,棋盘格(或圆点阵)面朝上,整体尽量覆盖相机主要视野;保持平整、不倾斜。

  3. 点击“开始校准”。系统将自动执行:进板 → 拍照采集 → 出板。

  4. 采集完成后前端显示进度与结果状态;成功时出现“校准成功”提示。

  5. 校准文件 certificate.bin 自动更新;可记录时间戳以便追溯。

Warning

校准过程中勿触碰标定板或传送带,避免产生运动模糊导致参数偏差。

系统配置

在这个页面,您可以查看和编辑系统的关键配置文件。这些配置文件以 JSON 格式存储,涵盖了采集、相机参数、算法设置以及系统行为等方面。请谨慎修改这些文件,建议在修改前备份原始文件。

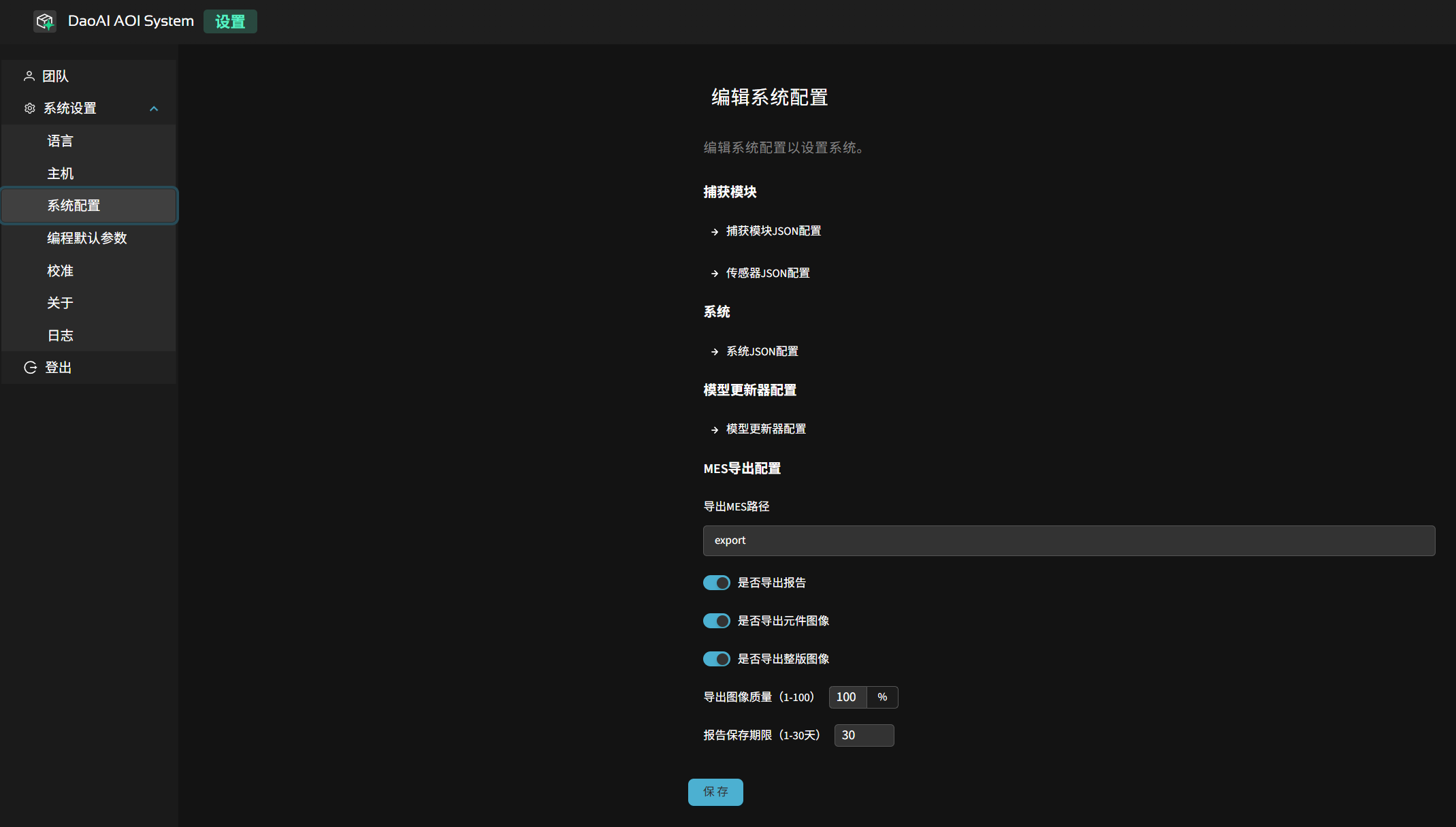

系统配置界面示意

捕获模块json配置

文件路径: <安装目录>/capture_agent/capture_agent_config.json

用途:定义采集 / 标定流程(批次输出、使用哪些传感器、标定板规格与曝光基线)。

capture_agent_config 关键字段

字段

说明

calibration_config.frame_config.exposure_stop / brightness / gain

标定图像的曝光/亮度/增益基线;现场光照稳定后再调整。

calibration_config.pattern_config.pattern_row / pattern_col

标定板行列数(棋盘 / 点阵)。

calibration_config.pattern_config.center_distance

标定板相邻特征中心间距(mm);仅更换不同规格标定板时需要更新。

传感器JSON配置

文件路径: <安装目录>/capture_agent/sensor_config.json

用途:单台或多台(2D/3D)相机参数与算法过滤。

sensor_config 关键字段

字段

说明

camera_configs[].config_2d.exposure_time / gain

2D 基线曝光与增益。

camera_configs[].config_3d.frame_settings[]

3D 一次或多次帧曝光序列(多帧可实现类 HDR 动态范围)。

camera_configs[].config_3d.algorithm_params: {40}

算法滤波参数。。

系统JSON配置

文件路径: <安装目录>/system_config.json

用途:系统默认布局、检测项目默认参数、缺陷类型映射、拼版判废策略等。

system_config 关键字段

字段

说明

pause_when_ng

NG 出现时是否暂停检测(true/false)。

default_line_items.*

各检测模块的初始参数模板(阈值、启用状态等)。

wasted_array_board_failure_ratio

拼版判废比例(NG 联数 / 总联数 > 该值 ⇒ 整板废)。例:阈值=0.5,5/8=0.625>0.5 → 废板。

allowed_component_shift_mm / allowed_component_rotation_degree

全局位移与旋转容差参考值(供对齐与健康度策略使用)。

如何更改检测的默认配置

编程默认参数

您可以通过UI界面修改当前系统的默认检测参数:

编程默认参数界面示意

用途:为新建 PCB 产品的各类检测项提供一套“起始参数模板”。保存后,这些默认值将作为各模块的初始阈值与颜色范围。

通过修改系统配置更改默认参数

点击展开:如何通过 system_config.json 修改默认检测参数

在系统JSON配置,您可以通过修改以下字段来调整默认检测参数:

Note

您可以直接通过右上角的搜索栏搜索路径已达到需要修改的参数,需要确保上方的路径和文档里的一致性

搜索栏
主体检测 (Mounting Detection)
  • 常规检测阈值 (Significant Defect Check Threshold)

    常规检测阈值示意
    • 路径 (Path)default_line_items/mounting_inspection_2d/params/threshold/param_range/ok_max

    • 说明 (Description):通过修改 “ok_max” 的值来设置常规检测的最大容差值。默认开启,值为0.2。

    • 操作 (Action):修改 “ok_max” 的值(例如:”ok_max”: 0.5)。

  • 损件检测阈值 (Subtle Defect Check Threshold)

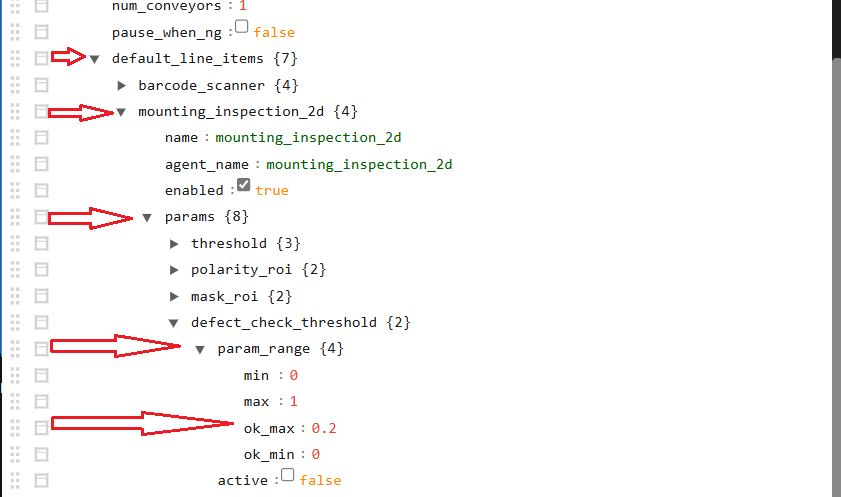

    损件检测阈值示意
    • 路径 (Path)object/default_line_items/mounting_inspection_2d/params/defect_check_threshold/param_range/ok_max

    • 说明 (Description):通过修改 “ok_max” 的值来设置损件的最大容差值。

    • 操作 (Action):修改 “ok_max” 的值(例如:”ok_max”: 0.2),并可以通过 “active” 控制默认开启与否(true 启用,false 关闭)。

  • 极性检测阈值 (Polarity Check Threshold)

    极性检测阈值示意
    • 路径 (Path)object/default_line_items/mounting_inspection_2d/params/polarity_check_threshold/ok_max

    • 说明 (Description):设置极性检查的最大容差值。

    • 操作 (Action):修改 “ok_max” 的值(例如:”ok_max”: 0.2),并可以通过 “active” 控制默认开启与否(true 启用,false 关闭)。

  • 旋转角度阈值 (Max Rotation Angle Threshold)

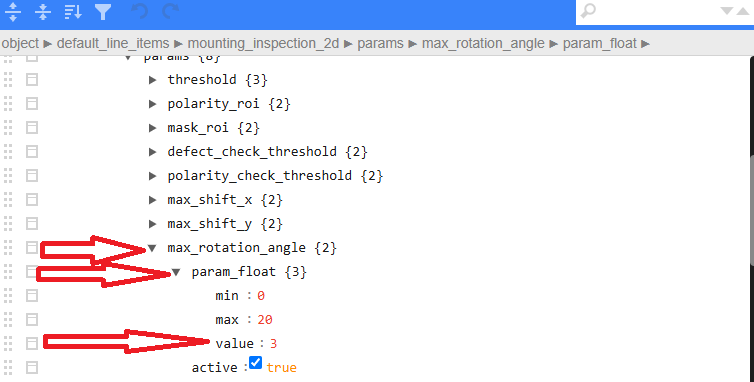

    旋转检测阈值示意
    • 路径 (Path)object/default_line_items/mounting_inspection_2d/params/max_rotation_angle/param_float/value

    • 说明 (Description):设置旋转检测的最大容差值。默认开启,角度为3度。

    • 操作 (Action):修改 “value” 的值(例如:”value”: 5.0),并可以通过 “active” 控制默认开启与否(true 启用,false 关闭)。

  • X偏移阈值 (Max shift x)

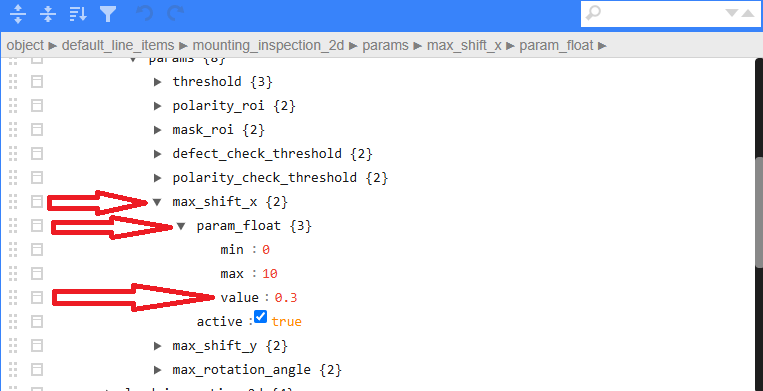

    X偏移检测阈值示意
    • 路径 (Path)object/default_line_items/mounting_inspection_2d/params/max_shift_x/param_float/value

    • 说明 (Description):设置X轴偏移检测的最大容差值。

    • 操作 (Action):修改 “value” 的值(例如:”value”: 0.8),并可以通过 “active” 控制默认开启与否(true 启用,false 关闭)。

    • Y偏移阈值 (Max shift y)

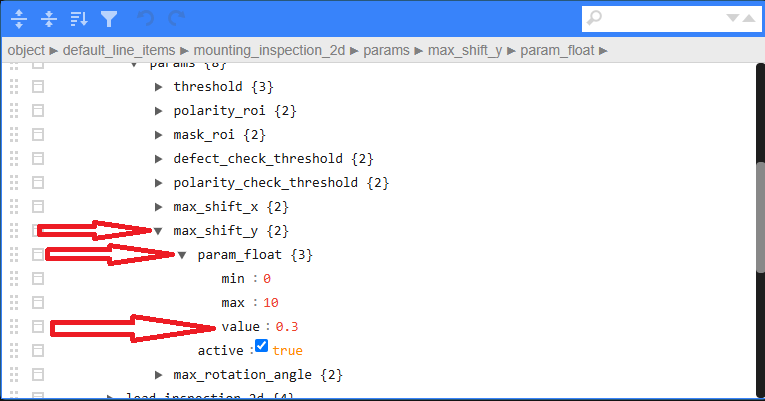

    Y偏移检测阈值示意
    • 路径 (Path)object/default_line_items/mounting_inspection_2d/params/max_shift_y/param_float/value

    • 说明 (Description):设置Y轴偏移检测的最大容差值。。

    • 操作 (Action):修改 “value” 的值(例如:”value”: 0.8),并可以通过 “active” 控制默认开启与否(true 启用,false 关闭)。

引脚检测 (Lead Inspection)
  • 桥接检测阈值 (Bridge Threshold)

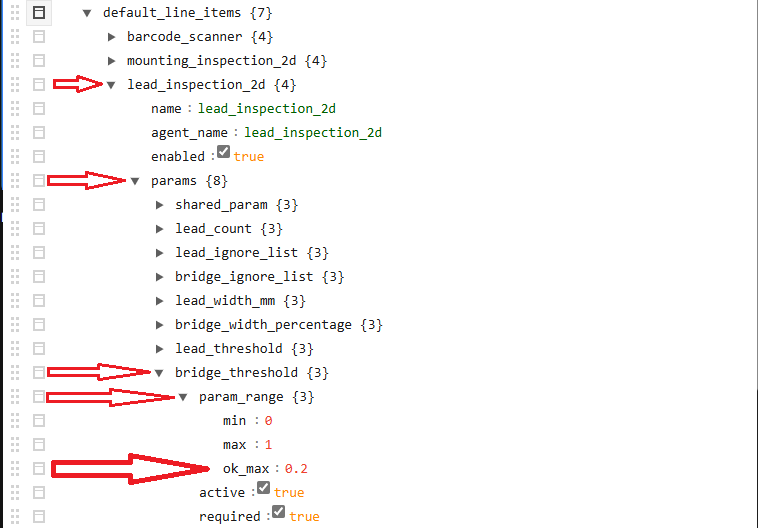

    焊桥检测阈值示意
    • 路径 (Path)object/default_line_items/lead_inspection_2d/params/bridge_threshold

    • 说明 (Description):设置桥接检测的阈值。

    • 操作 (Action):修改 “ok_max” 的值(例如:”ok_max”: 0.2

  • 引脚检测阈值 (Lead Threshold)

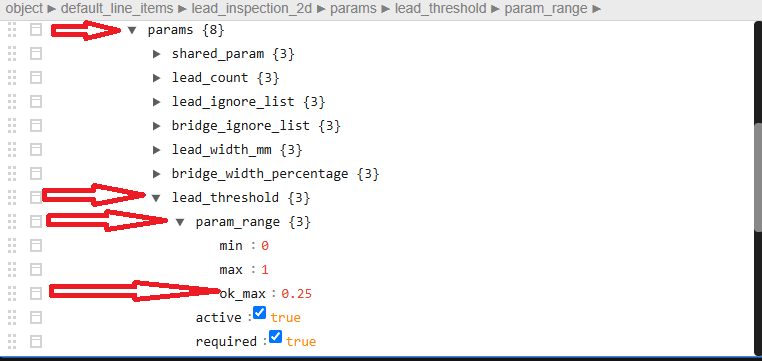

    引脚检测阈值示意
    • 路径 (Path)object/default_line_items/lead_inspection_2d/params/lead_threshold

    • 说明 (Description):设置引脚检测的阈值。

    • 操作 (Action):修改 “ok_max” 的值(例如:”ok_max”: 0.2

  • 桥接间隙阈值(Lead Gap Width)

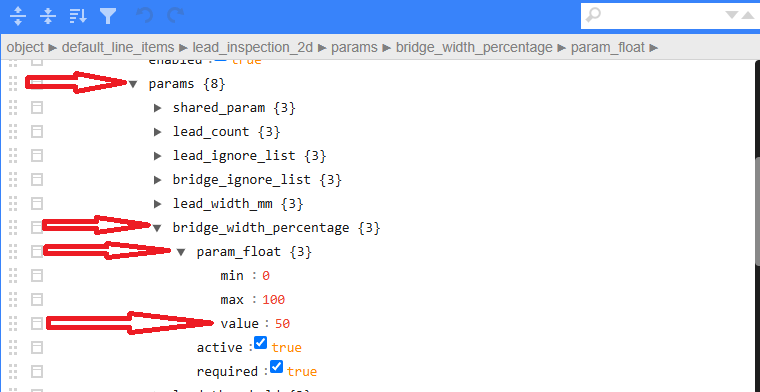

    桥接阈值示意
    • 路径 (Path)object/default_line_items/lead_inspection_2d/params/bridge_width_percentage/param_float/value

    • 说明 (Description):设置引脚间隙检测的阈值。

    • 操作 (Action):修改 “value” 的值(例如:”value”: 0.3

OCR 检测 (Optical Character Recognition)
  • 双向检测 (Bidirectional Inspection)

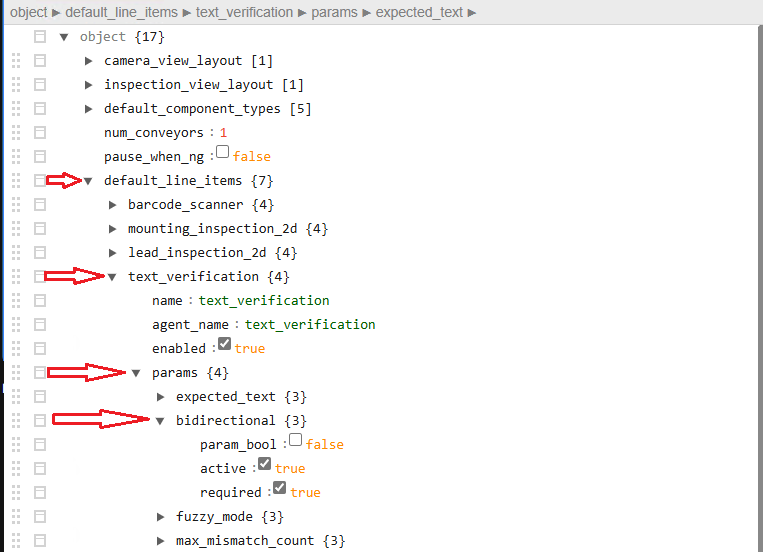

    双向检测示意
    • 路径 (Path)object/default_line_items/text_verification/params/text_verification/bidirectional

    • 说明 (Description):控制 OCR 双向检测的开关。

    • 操作 (Action):通过 “param_bool” 控制开关(true 启用,false 关闭)。

修改完成后,请保存文件以应用更改。


导出 MES 路径

检测页面中,缺陷详情页面可以点击“导出 MES 结果”, 生成的文件将保存在配置的导出路径中。

模型更新器配置

文件路径: <安装目录>/model_updater_config.json

用途:用于在运行过程中根据现场图像统计,自动或半自动更新模型相关的颜色阈值与比例参数,以提升 2D 锡膏/焊点等检测的稳健性与适配性。

model_updater_config 关键字段(示例:solder_2d)

字段

说明

示例/范围

solder_2d.update_color_range

是否允许在更新周期内自动调整颜色范围(如红/非红通道的阈值区间)。

true/false

solder_2d.update_color_ratio

是否允许根据统计结果更新颜色比例阈值,用于区分焊点/背景(提高分割与缺陷筛选可靠性)。

true/false

solder_2d.red_ratio_min / red_ratio_max

红色通道占比的最小/最大阈值,用于限定有效焊点或目标区域的颜色特征范围。

0–100(示例:0 / 50)

solder_2d.non_red_ratio_min / non_red_ratio_max

非红色通道占比的最小/最大阈值;与红色比例共同约束目标的颜色分布,避免误检。

0–100(示例:20 / 100)

Note

  • 开启自动更新(update_color_range / update_color_ratio)后,请在稳定的光照与工艺条件下运行一段时间以收集统计,避免短期波动导致参数过度调整。

  • 建议结合版本管理或备份原始配置文件,必要时可回滚到上一版本参数集。

导出 MES 路径

检测页面中,缺陷详情页面可以点击“导出 MES 结果”, 生成的文件将保存在配置的导出路径中。

MES 导出选项说明

选项

说明

导出路径

用于保存导出的 MES 文件与相关资源;请确保目标目录存在且有写入权限。

导出路径的绝对地址

是否导出报告

导出包含检测概览、统计与缺陷摘要的报告文件(如 PDF/HTML),便于对外流转与存档。

开启/关闭

是否导出元件图像

针对每个缺陷元件导出裁剪的局部图像,便于 MES 或质检系统联动查看细节。

开启/关闭

是否导出整版图像

导出整板(或整联)大图,用于复核现场光照、对齐与整体检测效果。

开启/关闭

导出图像质量

控制导出 JPEG 等有损格式的压缩质量;数值越大图像越清晰、文件体积越大。

1–100

报告保存期限

在导出目录中为报告与图像设置保留天数;超过期限的历史文件可由系统或脚本定期清理,节省空间。

1–30 天

关于

在该页面可以查询系统版本号、加密密钥ID。

日志

系统日志界面示意

输出日志详细程度 1-10,数值越大日志越详细。默认值为 3

数据备份和迁移

随着检测记录不断积累,硬盘空间会逐渐减少,建议定期进行数据备份和清理。

请在安装目录下运行 aoi_pcb_blob_liner.exe 工具。

主要界面说明(见下图):

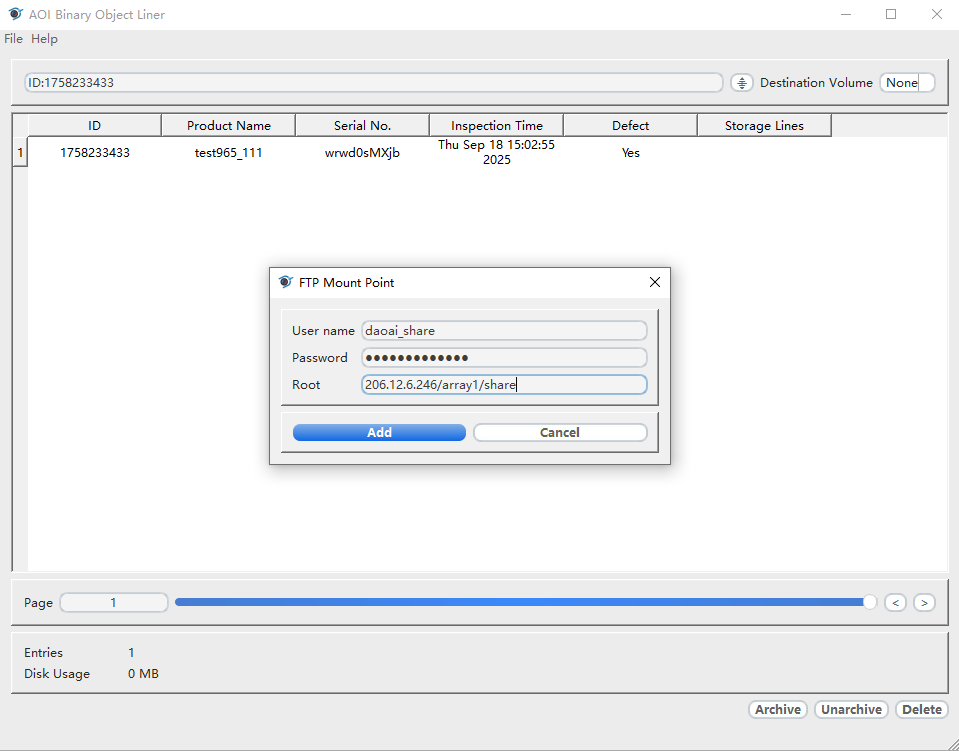

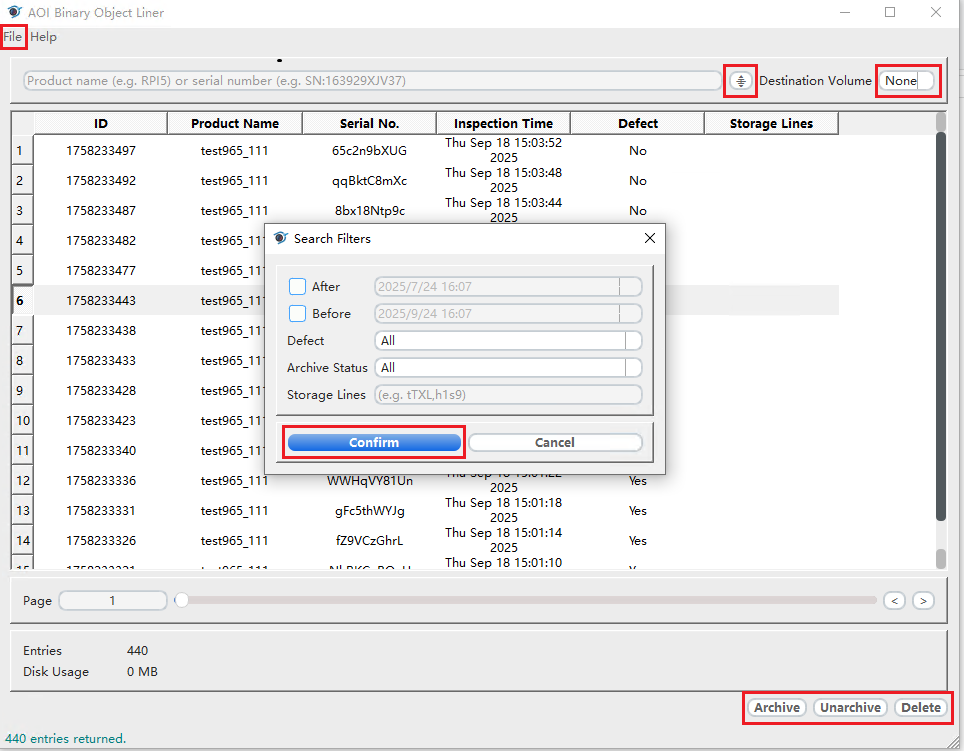

数据迁移示意 FTP 配置示意
  • 左上角 File → FTP mount points 可配置 FTP 服务器,实现远程备份到 NAS 或其他网络硬盘。输入用户名密码,服务器地址与路径,点击添加即可。

  • 右上角 Destination Volume 用于选择目标盘(如移动硬盘、USB、第二磁盘等)。

  • 上方搜索栏可按产品名或序列号快速检索检测记录。

  • 搜索栏旁边的过滤器按钮可按日期、时间等条件过滤记录。

操作步骤:

  1. 选择目标盘(Destination Volume),如需远程备份可先配置 FTP。

  2. 使用搜索栏输入产品名或序列号,或点击过滤器按钮按日期/时间、检测结果等条件筛选需要迁移的检测记录。

  3. 确认筛选结果无误,确保列表中显示的记录均为需要归档的内容。

  4. 点击下方 Archive 按钮,即可将列表中显示的所有记录迁移至目标盘。

    Note

    • 归档后,在工作列表中查看检测记录时,图片等数据会从移动盘读取。如果移动盘断连,将无法查看这些图片;重新连接后即可恢复访问。

    • 根据移动盘的性能,查看图片的速度可能会有所变化,读写速度较低的移动盘可能导致加载变慢。

  5. 如需恢复数据,可点击 Unarchive 按钮从目标盘导入。

  6. 若需删除无用记录,可点击 Delete 按钮。

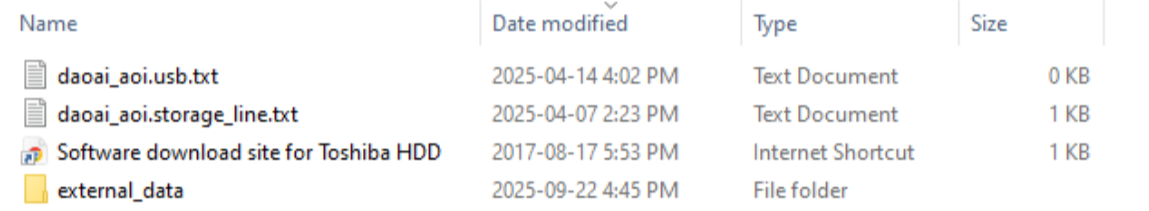

目标磁盘中的归档文件示意

建议定期将重要检测数据备份到安全存储介质,防止因硬盘故障或空间不足导致数据丢失。
