快速开始

DaoAI PCBA AOI 软件是一款面向电子制造的智能光学检测系统。系统以视觉 AI 为核心，提供从自动建模、参数生成到缺陷检测与持续优化的完整流程。与传统需要频繁手动调参的方式不同，系统可快速适配生产现场，在提升效率的同时确保精度与稳定性。依托自适应算法与反馈机制，软件既能识别常见与细微缺陷，也能在生产过程中持续学习，提升良率并降低运维成本。

本章节演示如何使用 DaoAI AOI System 在 2D 检测模式下快速完成一块 PCB 的建模、检测与反馈流程。

Note

系统也支持工业级 3D 相机及高质量 3D 检测，包括高度、焊盘/焊点体积、引脚翘起、立碑、缺料等三维特征分析；本文快速开始以 2D 流程为例，3D 使用与参数说明将在后续章节中单独介绍。

启动软件

在开始之前，建议您进行以下设置以优化性能：

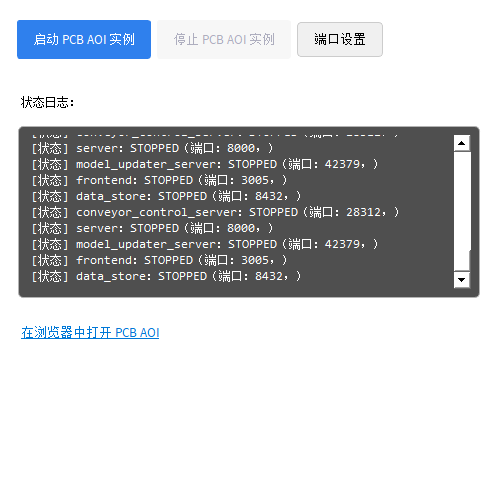

在桌面点击启动器即可启动软件。

浏览器将自动打开 http://localhost:3005/。后端默认地址为 http://localhost:8000/。

Note

如需从其他设备访问，将 localhost 替换为目标机器的 IP。

登录与设置

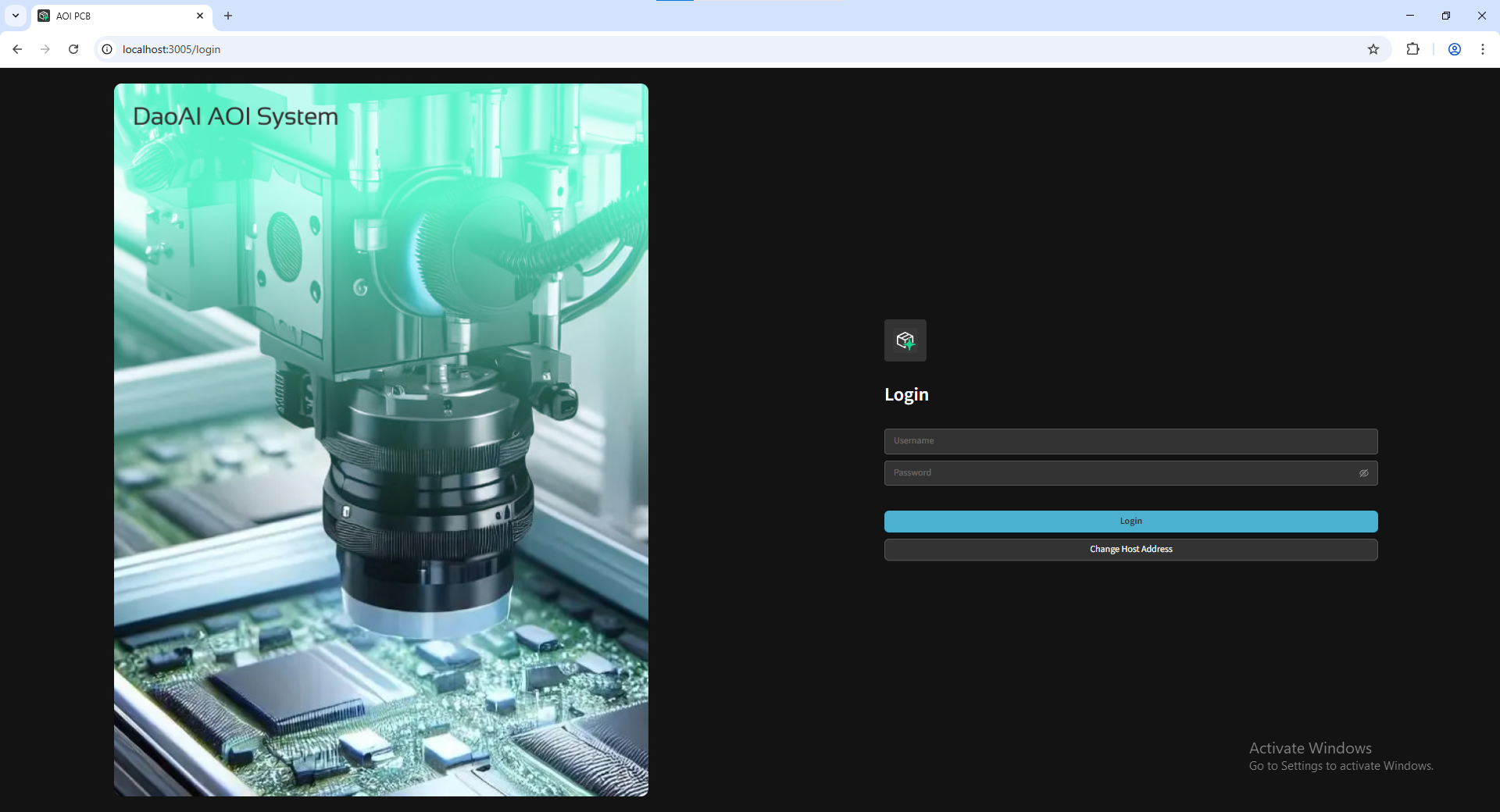

首次进入可以使用 管理员 登录账号：用户名 admin，密码在部署时提供。

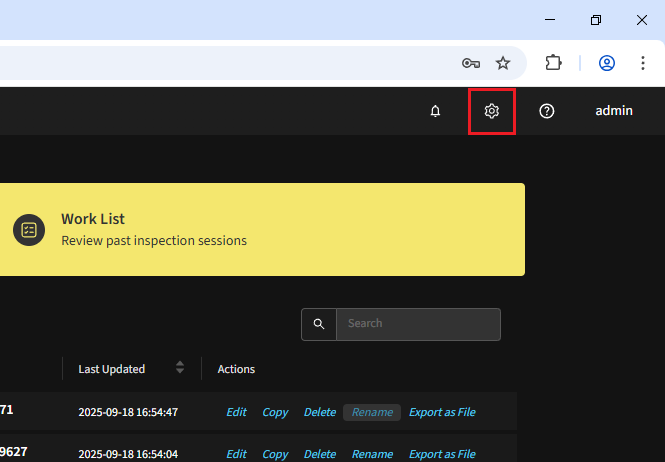

登录后点击右上角齿轮进入设置可以设置系统语言：

切换界面语言；

更多设置选项请参见系统管理章节。

创建产品

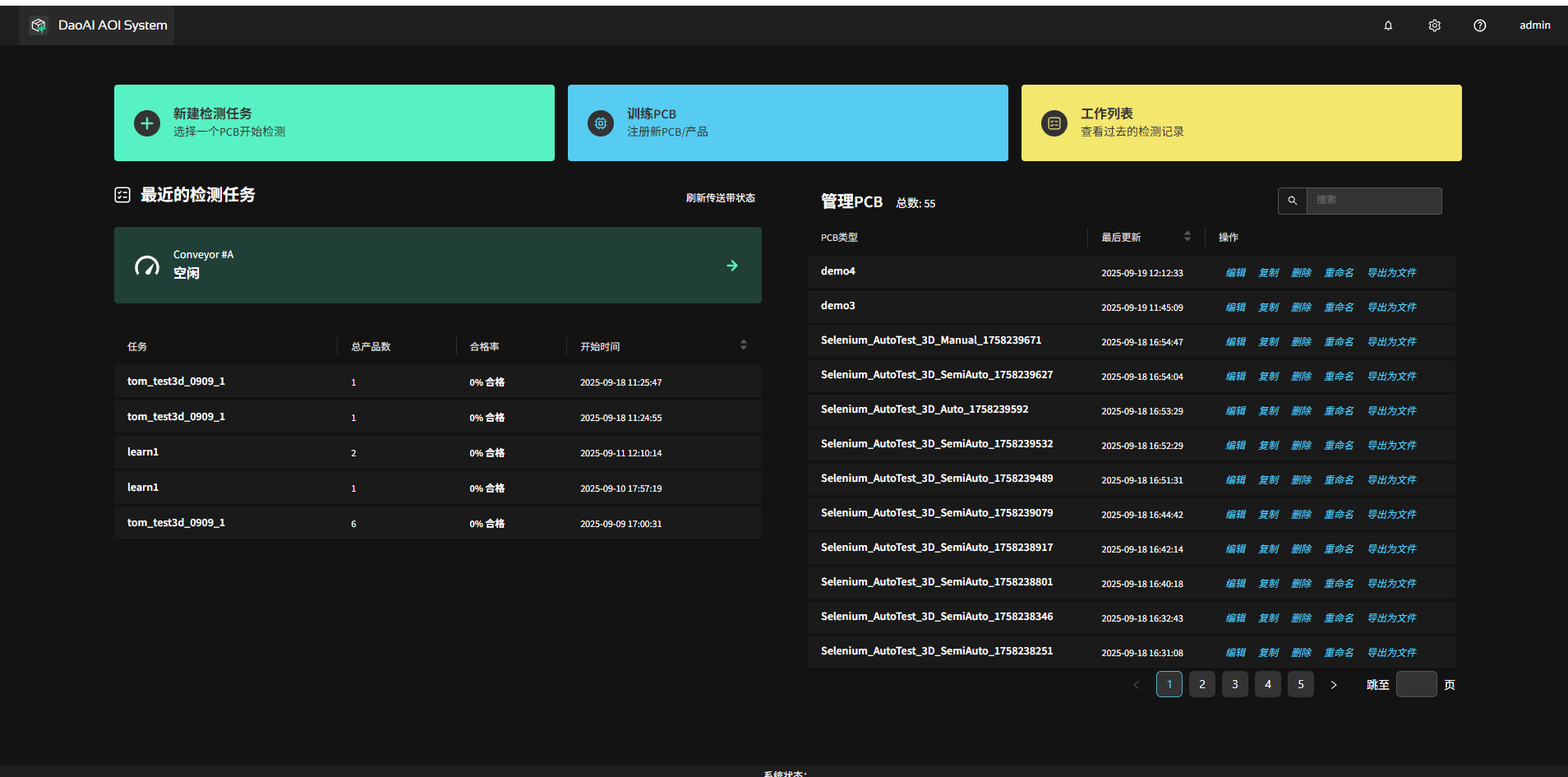

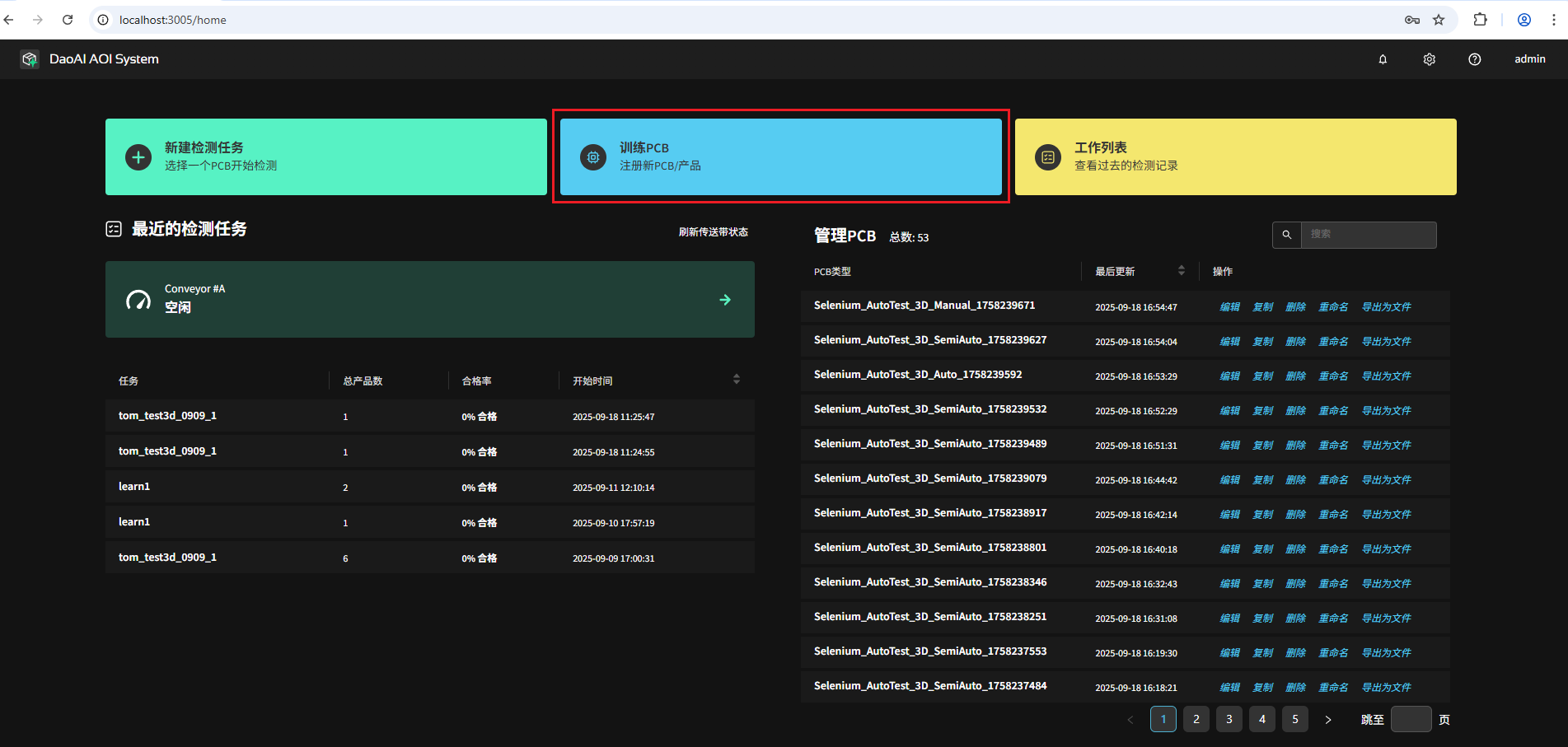

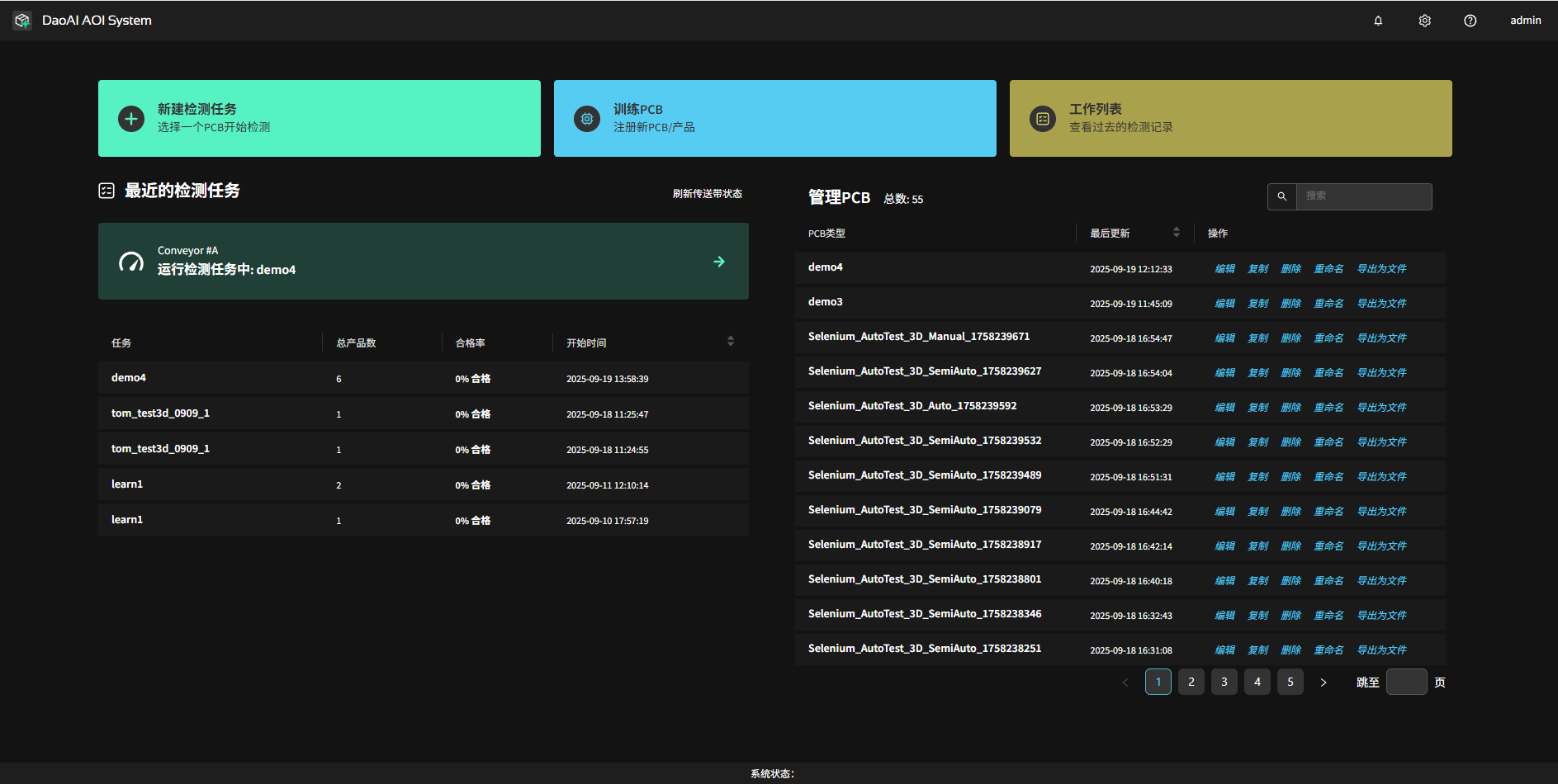

在主页点击 训练 PCB，开始注册新的 PCB 产品。

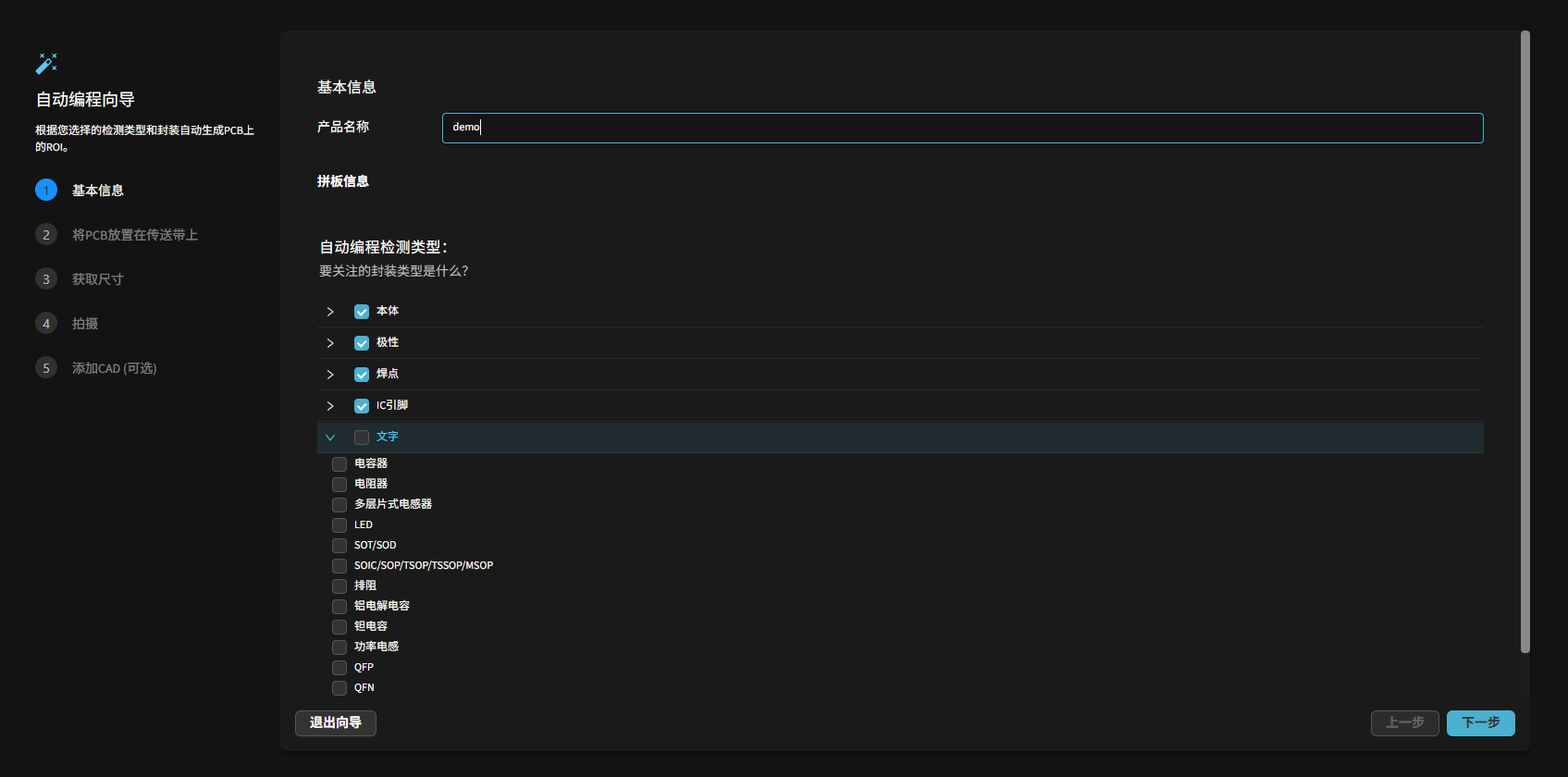

输入产品名称。下方为系统支持的检测项列表，可按需启用/关闭。

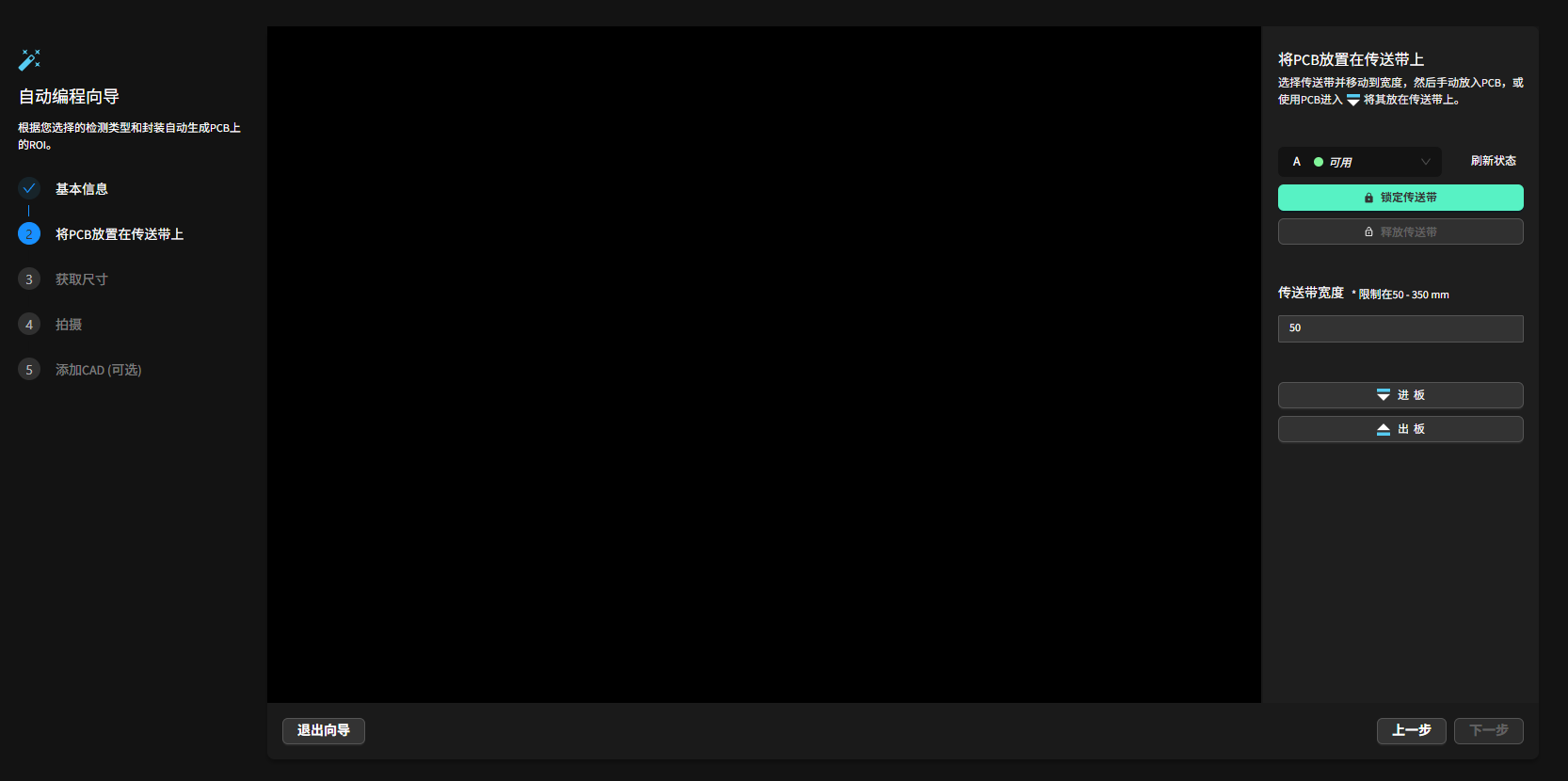

将 PCB 放在传送带上

将 PCB 平整放置于传送带中央，选择对应传送带并点击“锁定”。输入或确认传送带宽度参数，随后点击“进板”，PCB 将自动输送至相机下方的拍摄/定位区域；到位后点击“下一步”。

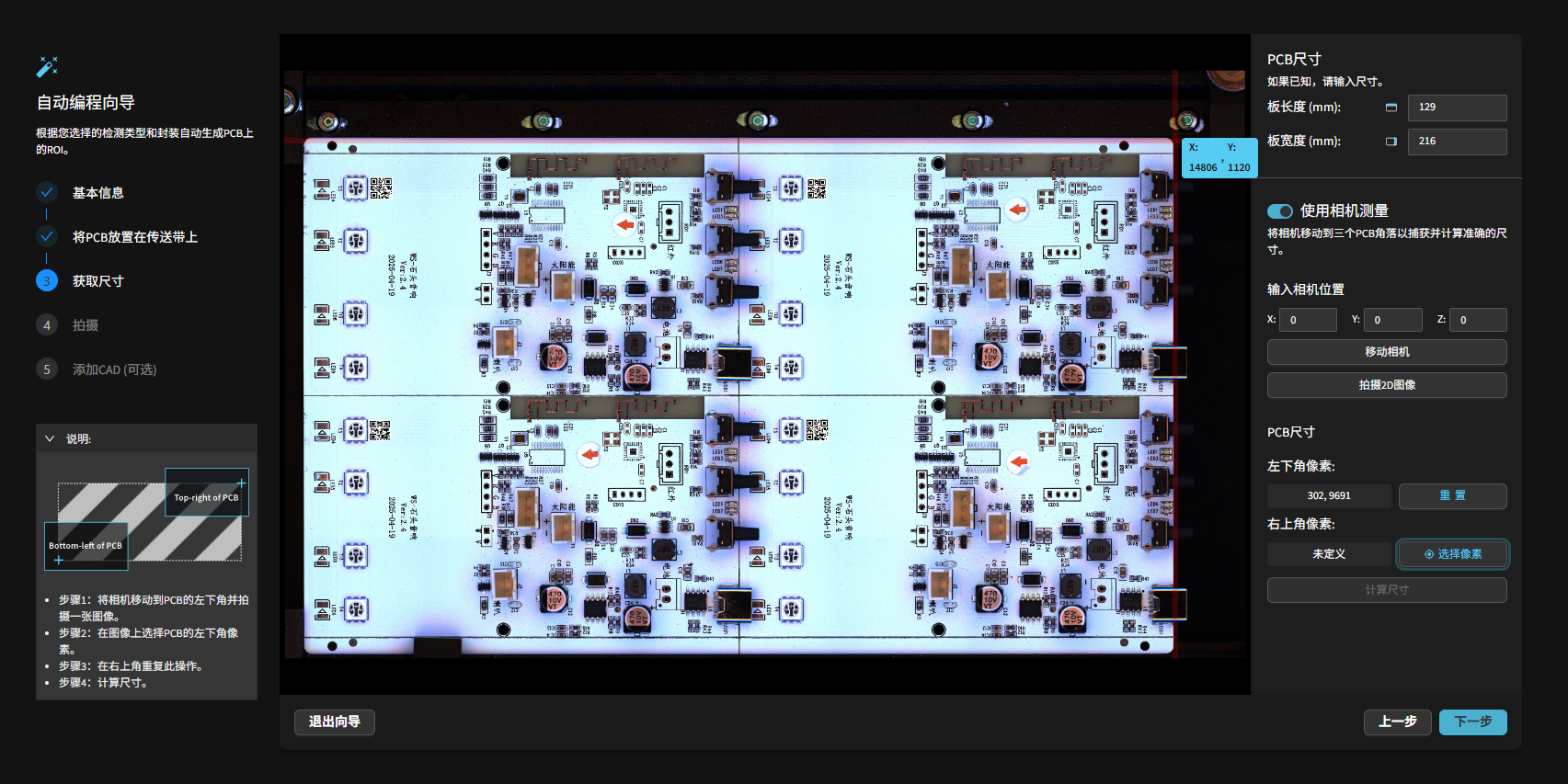

输入 PCB 尺寸

若已知 PCB 尺寸，直接输入其宽度与高度（单位：mm），然后点击“下一步”。若尺寸不确定，可移动相机分别拍摄 PCB 左下角与右上角，在图像上依次点击这两个位置并选择 自动计算 ，系统将自动推算尺寸。

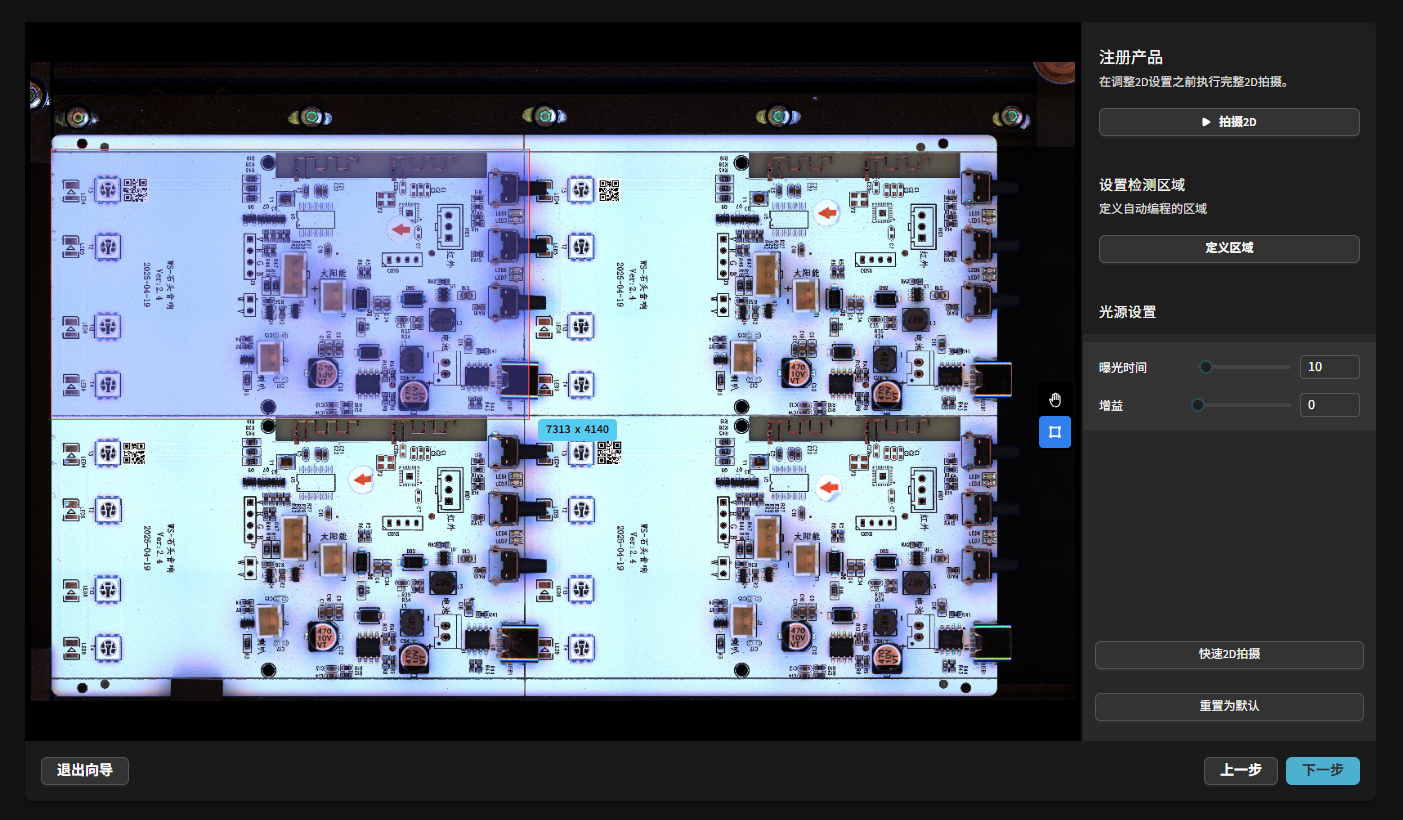

完整 PCB 拍摄

点击“拍摄”，系统将联动相机与传送带分区采集并自动拼接生成完整 PCB 图像。随后点击“定义区域”，在图像上框选用于自动编程的有效区域（通常为整板；若需排除治具/夹具边缘，可适当收缩）。该基准图像将作为后续自动编程、对齐与检测的参考，务必使用洁净、无缺陷的 Golden board（良品板） 拍摄。此界面可实时调整相机参数（亮度、曝光、增益、白平衡、点云滤波等）；如效果不佳，可重新拍摄覆盖上一版本。

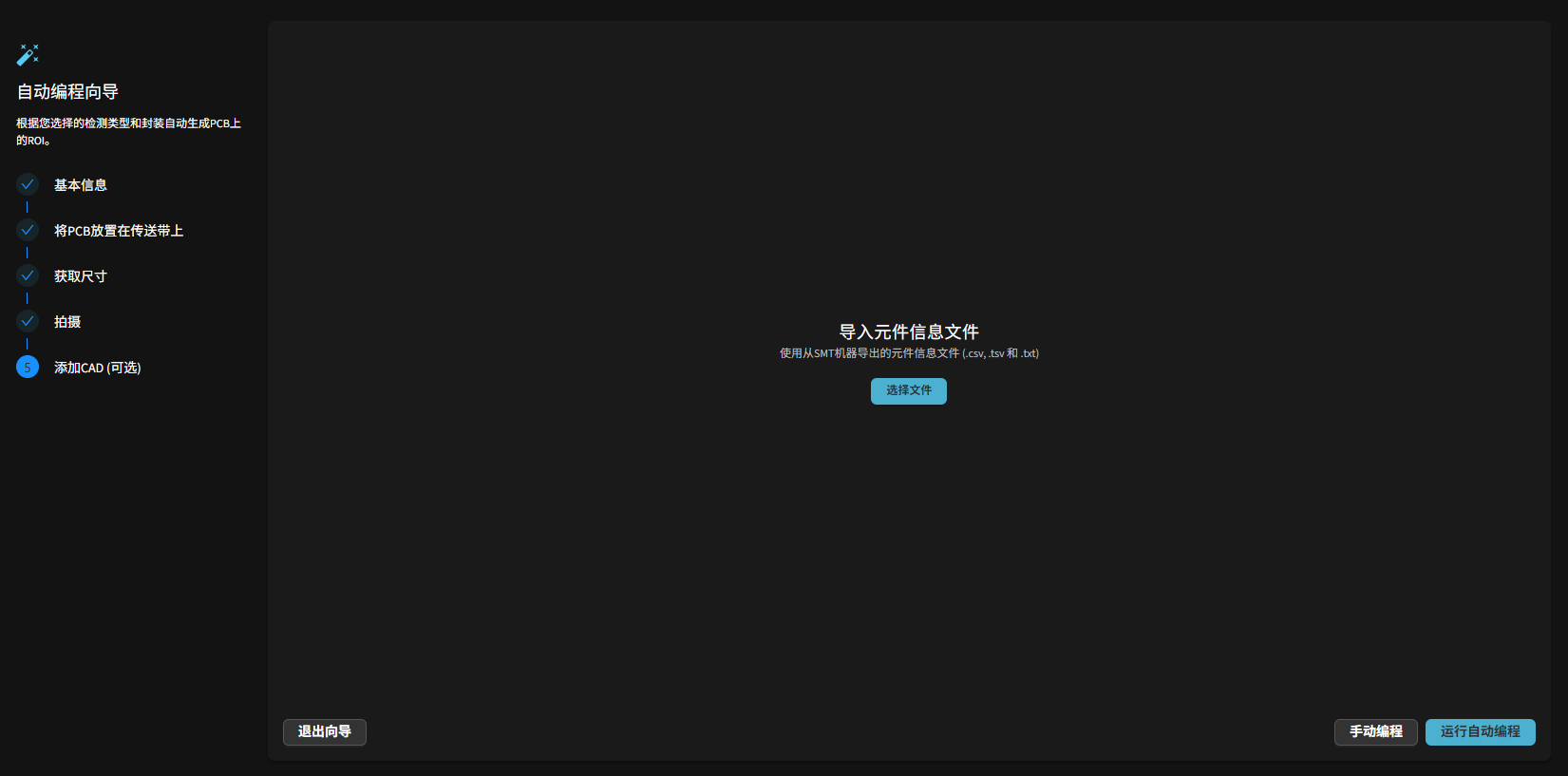

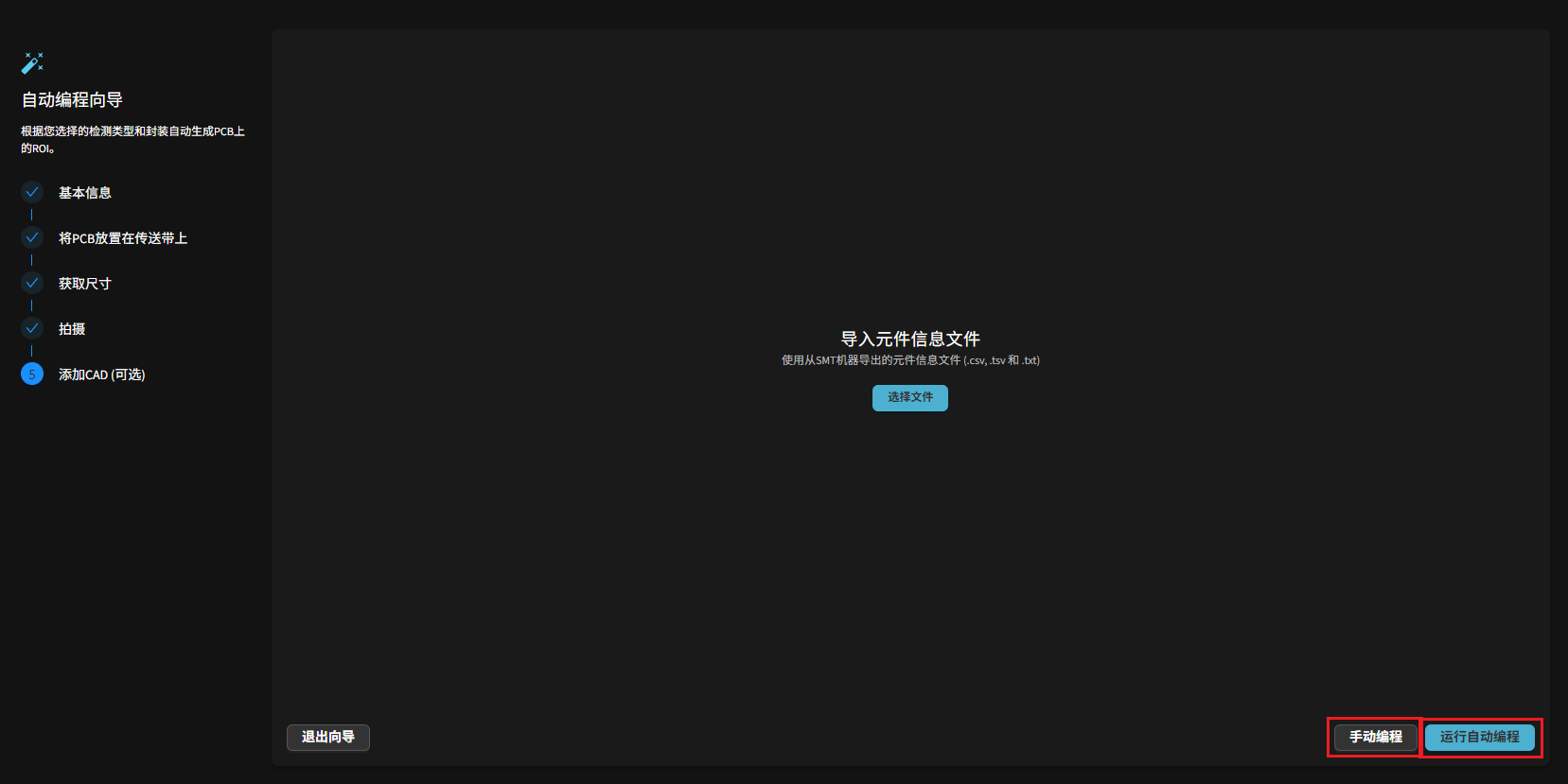

半自动编程（上传 CAD）

提供 CAD（.csv）文件后，系统可： - 自动读取：封装(Package)、丝印/标识、料号(PN)、X/Y 坐标、旋转角度； - 按封装或料号聚类，同类元件一次建模，加速训练； - 减少后续人工分组与命名工作。

若不提供 CAD，后续自动编程仍可执行；检测质量不受影响，仅失去基于封装/料号的聚类加速，系统将对元件逐一建模。

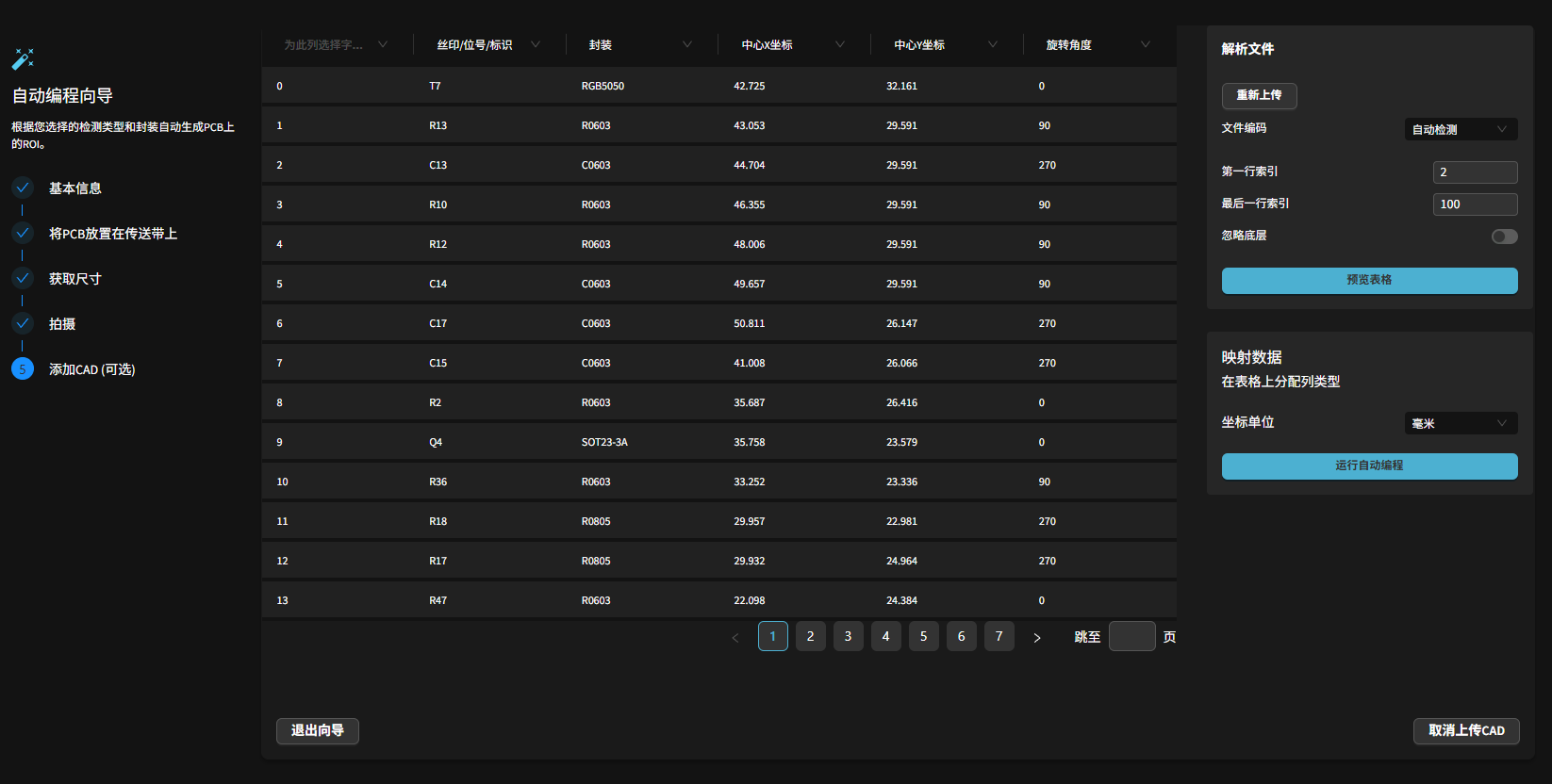

步骤： 1. 上传 .csv 文件并点击“预览表格”。 2. 在字段映射界面依次指定：料号(PN)、封装(Package)、X、Y、旋转(°)，（可选）层/板面字段；如存在多层数据，可按层号或面别过滤。 3. 选择坐标单位（mm 或 mil），确认原点与方向一致。 4. 点击“运行自动编程”。

若 CAD 初次与拍摄图像未正确重合，系统将进入“对齐调整”界面；通过旋转、平移、缩放（必要时辅助少量基准点）微调至主要元件位置大致重合后，点击“重新运行自动编程”即可重新生成。
