系统管理

本章节介绍系统级通用配置

Note

若为首次部署且尚未创建其他账号，请使用部署时提供的 admin 初始账号登录完成基础配置。

用户与角色权限

系统内置三类角色（当前版本账号创建后不支持在界面内修改角色或禁用 / 启用，只能新增与删除）：

角色与权限对照

角色	权限范围	典型使用场景
Admin	全部功能（含成员/角色管理）	工程负责人 / 系统管理员
编程员	PCB 产品创建、编程、训练、检测	视觉 / 工艺工程师进行模板与参数维护
操作员	仅执行检测任务与缺陷反馈	产线操作人员、巡检员

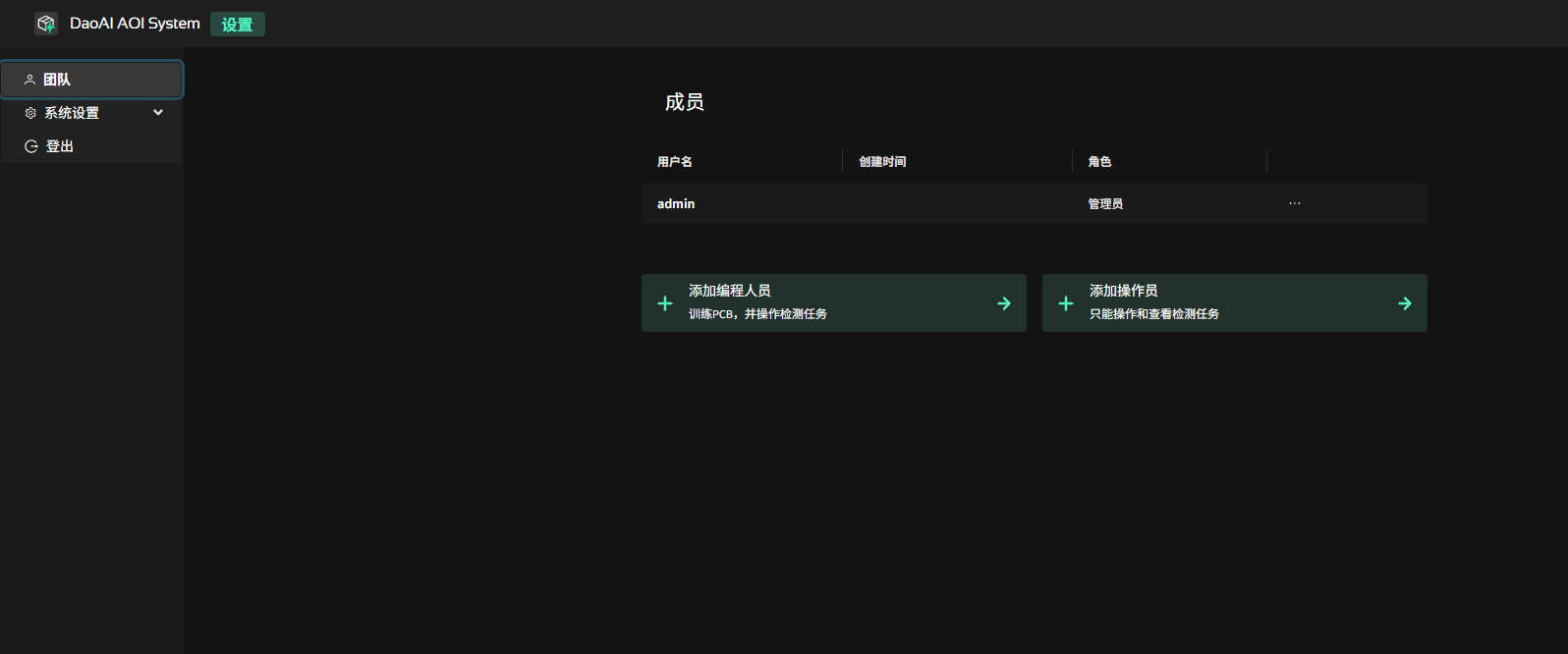

账号操作（仅 Admin）：

1. 进入：右上角齿轮 → “设置” → “成员管理”。

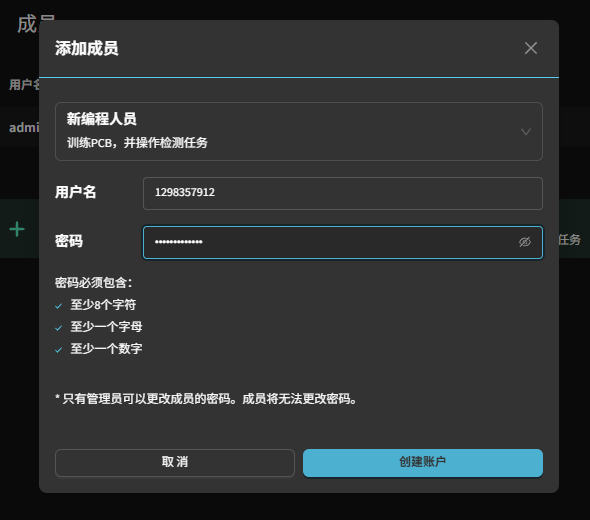

2. 新增账号：点击“新增用户” → 填写 用户名（唯一，建议工号） / 初始密码 / 显示名称（可选） / 角色 → 保存。

3. 删除账号：在列表对应行点击“删除”（或垃圾桶图标）→ 确认。

Note

操作完成或离开工位时，请立即在“设置”中登出，防止他人误用会话。

多语言设置

系统支持界面多语言（当前已支持：中文 / English）。多语言切换只影响 UI 字符串，不改变已创建的 PCB 产品名称与元件标识。

切换步骤：

1. 登录后点击右上角齿轮进入“设置”。

2. 在“通用”页签中找到“界面语言”。

3. 下拉选择目标语言后，界面自动应用。

Note

语言切换不会重启后端；若浏览器多标签页打开本系统，请全部刷新以保持一致。

后端地址管理

用于让当前浏览器前端连接指定的后端服务实例，并在多个部署环境（本地 / 测试 / 生产 / 备用节点）之间快速切换。

常见使用场景：

1. 产线上使用笔记本或平板（Wi‑Fi）直接访问机台后端，无需占用后端主机显示器。

2. 质检 / 工程 人员可在不同工位快速切换到测试或生产环境查看训练 / 检测状态。

3. 支持远程协助：暂时指向测试服务器复现问题，再切回生产。

4. 集中管理：同一前端界面可按需切换不同产线后端，统一查看检测结果、启动训练或执行任务，无需分别登录多台主机。

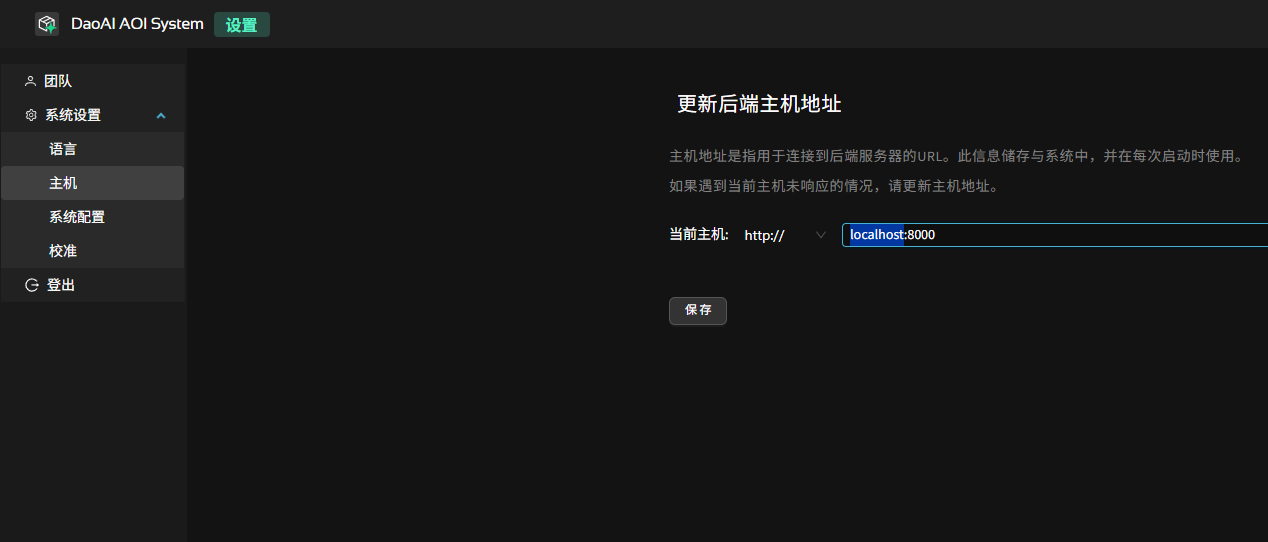

切换步骤：

1. 点击右上角齿轮 → “设置”。

2. 找到“后端地址”输入框（默认为 localhost:8000）。

3. 输入新的服务地址（含协议与端口，如 10.0.0.12:8000）。

4. 点击“保存”或“应用”，页面自动重新连接。

相机现场校准

用于在线更新相机的内参 / 畸变参数，确保尺寸测量及对齐精度。当出现以下任一情况，建议执行一次现场校准：

1. 更换或重新安装相机 / 镜头；

2. 调整过镜头焦距或光圈，导致成像比例明显变化；

3. 相机支撑结构被移动、震动或维护后位置可能偏移；

4. 图像边缘出现明显拉伸 / 弯曲，或测量尺寸偏差增大；

5. 3D 对齐或模板匹配稳定性下降（需先排除光照与污渍因素）。

Note

校准操作会更新当前使用的标定文件（certificate.bin）。若需保留旧版本，可在执行前手动备份原文件。

前提准备：

• 使用官方提供的标定板（保持清洁、无划痕、无强反光）；

• 确保现场光照稳定，避免强烈局部反射；

• 传送带参数（宽度 / 速度）已正确配置。

操作步骤：

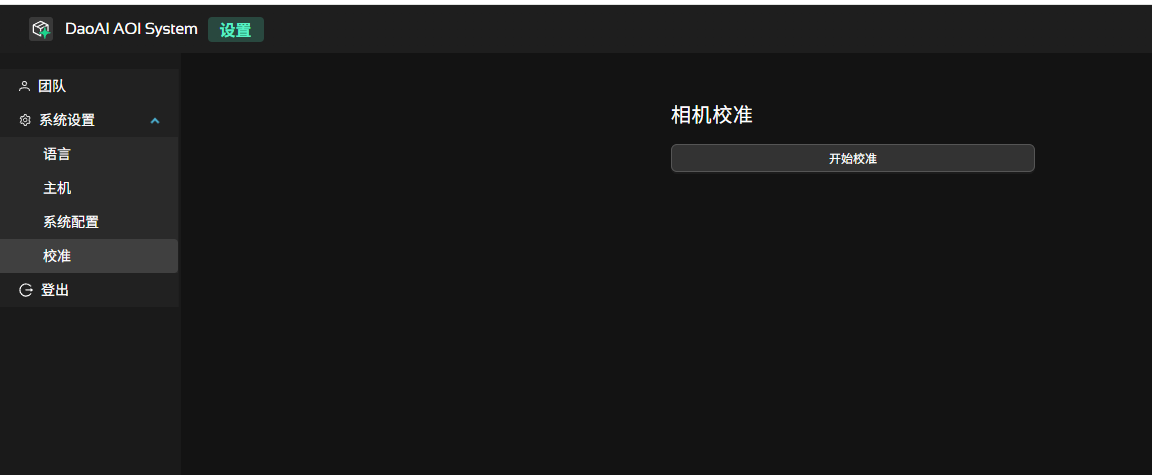

1. 打开：右上角齿轮 → “系统设置” → “相机校准”。

2. 将标定板放置在传送带中央，棋盘格（或圆点阵）面朝上，整体尽量覆盖相机主要视野；保持平整、不倾斜。

3. 点击“开始校准”。系统将自动执行：进板 → 拍照采集 → 出板。

4. 采集完成后前端显示进度与结果状态；成功时出现“校准成功”提示。

5. 校准文件 certificate.bin 自动更新；可记录时间戳以便追溯。

Warning

校准过程中勿触碰标定板或传送带，避免产生运动模糊导致参数偏差。

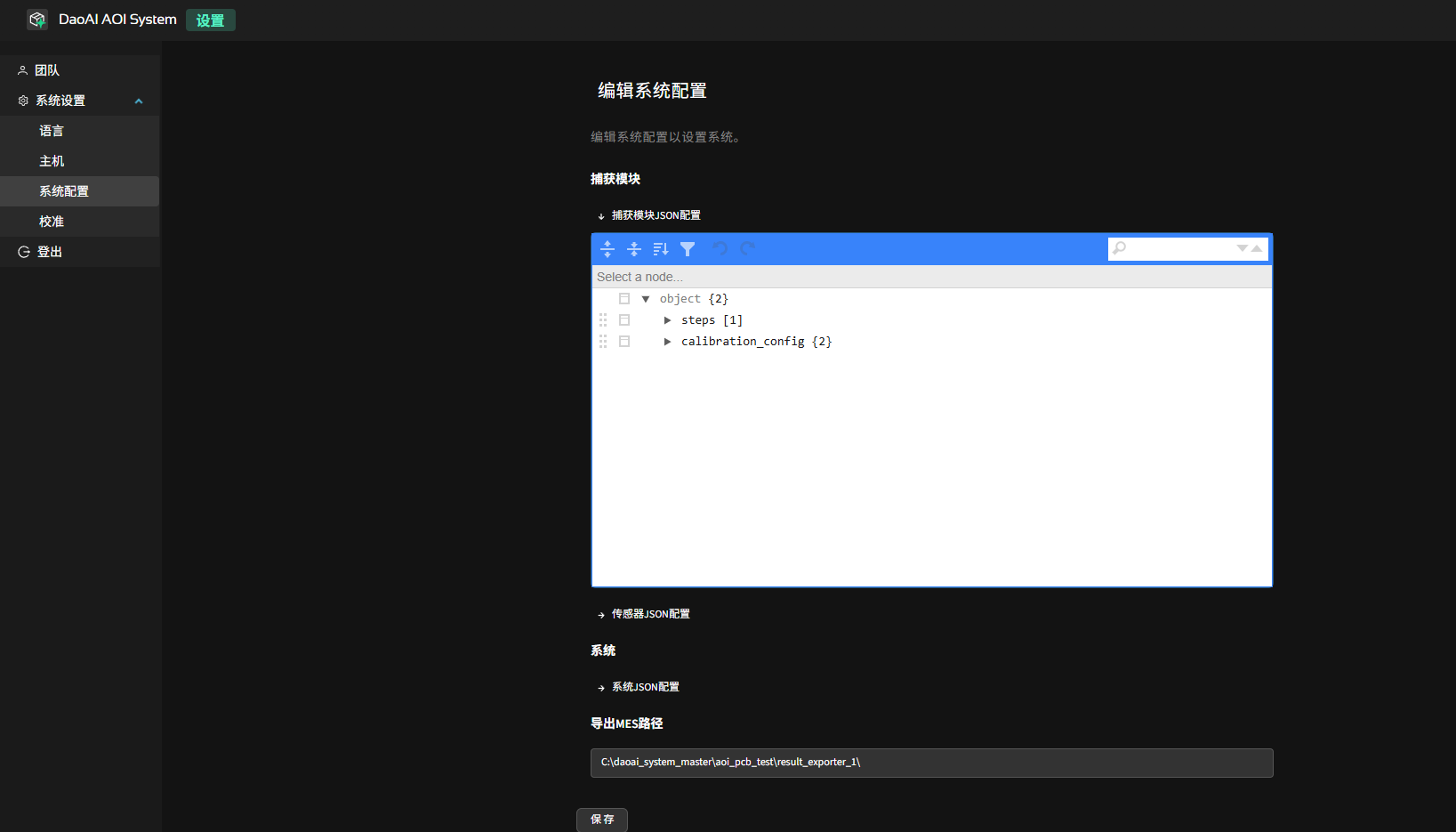

系统配置

在这个页面，您可以查看和编辑系统的关键配置文件。这些配置文件以 JSON 格式存储，涵盖了采集、相机参数、算法设置以及系统行为等方面。请谨慎修改这些文件，建议在修改前备份原始文件。

捕获模块json配置

文件路径： <安装目录>/capture_agent/capture_agent_config.json

用途：定义采集 / 标定流程（批次输出、使用哪些传感器、标定板规格与曝光基线）。

capture_agent_config 关键字段

字段	说明
steps[].path	采集输出目录；虚拟相机模式下系统从此目录读取图像。
steps[].sensors	参与采集的传感器 ID 列表（与 sensor_config.json 中 id 对应）。
calibration_config.frame_config.exposure_stop / brightness / gain	标定图像的曝光/亮度/增益基线；现场光照稳定后再调整。
calibration_config.pattern_config.pattern_row / pattern_col	标定板行列数（棋盘 / 点阵）。
calibration_config.pattern_config.center_distance	标定板相邻特征中心间距（mm）；仅更换不同规格标定板时需要更新。

传感器JSON配置

文件路径： <安装目录>/capture_agent/sensor_config.json

用途：单台或多台（2D/3D）相机参数与算法过滤。

sensor_config 关键字段

字段	说明
sensors[].camera_name	相机识别名。
sensors[].id	传感器编号（供采集 & 系统引用）。
is_3d	是否是 3D 相机。
camera_configs[].config_2d.exposure_time / gain	2D 基线曝光与增益。
camera_configs[].config_3d.frame_settings[]	3D 一次或多次帧曝光序列（多帧可实现类 HDR 动态范围）。
camera_configs[].config_3d.algorithm_params: {40}	算法滤波参数。

系统JSON配置

文件路径： <安装目录>/system_config.json

用途：系统默认布局、检测项目默认参数、缺陷类型映射、拼版判废策略等。

system_config 关键字段

字段	说明
pause_when_ng	NG 出现时是否暂停检测（true/false）。
default_line_items.*	各检测模块的初始参数模板（阈值、启用状态等）。
wasted_array_board_failure_ratio	拼版判废比例（NG 联数 / 总联数 > 该值 ⇒ 整板废）。例：阈值=0.5，5/8=0.625>0.5 → 废板。
allowed_component_shift_mm / allowed_component_rotation_degree	全局位移与旋转容差参考值（供对齐与健康度策略使用）。

导出 MES 路径

检测页面中，缺陷详情页面可以点击“导出 MES 结果”， 生成的文件将保存在配置的导出路径中。

数据备份和迁移

随着检测记录不断积累，硬盘空间会逐渐减少，建议定期进行数据备份和清理。

请在安装目录下运行 aoi_pcb_blob_liner.exe 工具。

主要界面说明（见下图）：

System Message: WARNING/2 (/tmp/tmp760htbit/a21cc7afb1da5bf8d22409c95aaa08ade135c1d8/docs/source/complete_user_guide/system_management/index.rst, line 225)

Cannot scale image! Could not get size from "complete_user_guide/system_management/images/data_migration.png": [Errno 2] No such file or directory: 'complete_user_guide/system_management/images/data_migration.png'

• 左上角 File → FTP mount points 可配置 FTP 服务器，实现远程备份到 NAS 或其他网络硬盘。

• 右上角 Destination Volume 用于选择目标盘（如移动硬盘、第二磁盘等）。

• 上方搜索栏可按产品名或序列号快速检索检测记录。

• 搜索栏旁边的过滤器按钮可按日期、时间等条件过滤记录，便于批量操作。

操作步骤：

1. 选择目标盘（Destination Volume），如需远程备份可先配置 FTP。

2. 可通过搜索栏输入产品名或序列号，或点击 过滤器 按钮按日期/时间筛选需要迁移的检测记录。

3. 在列表中框选或按住 Shift 选中多个检测记录。

4. 点击下方 Archive 按钮，即可将选中的记录迁移至目标盘。

5. 如需恢复数据，可点击 Unarchive 按钮从目标盘导入。

6. 若需删除无用记录，可点击 Delete 按钮。

建议定期将重要检测数据备份到安全存储介质，防止因硬盘故障或空间不足导致数据丢失。
