AOI && Modbus 通信使用

本篇文档介绍如何配置 AOI 系统与 Modbus 通信,并说明相关配置文件参数以及通信调试操作。

配置文件步骤

  1. 获取配置文件 从下载中心下载以下两个文件: - aoi_comm_config - MbslaveAOI

    下载地址: 下载中心

  2. 放置配置文件 将下载得到的 aoi_comm_config 文件放置到 AOI 系统的根目录下。

    放置aoi_comm_config文件于AOI根目录

aoi_comm_config 文件参数详解

下面是配置文件中各参数的说明:

  • plc_server_info: 表示 PLC 的地址和端口号

  • capture_coil_address: 0 拍照检测(光电感应)信号地址,由 PLC 发送给 AOI

  • plc_result_address: 3 拍照检测结果地址,由 AOI 发送给 PLC

  • red_coil_address: 4 检测三色灯红色信号地址,由 AOI 发送给 PLC

  • green_coil_address: 5 检测三色灯绿色信号地址,由 AOI 发送给 PLC

  • yellow_coil_address: 6 检测三色灯黄色信号地址,由 AOI 发送给 PLC

  • capture_valid_coil_address: 2 拍照检测信号是否有效地址,由 PLC 发送给 AOI

  • serial_no_valid_coil_address: 1 扫码内容是否有效的信号地址,由 PLC 发送给 AOI

  • serial_no_register_address: 0 扫码枪数据寄存器地址,由 PLC 发送给 AOI

  • capture_finished_coil_address: 7 拍照检测完成信号地址,由 AOI 发送给 PLC

  • capture_signal_timeout_ms: 3000 等待检测信号的超时时间(毫秒)

  • modbus_poll_interval_ms: 10 Modbus 轮询间隔时间(毫秒)

  • enable_serial_no_valid_signal: false 是否启用扫码枪有效性信号(false 关闭,true 打开)

  • enable_capture_signal: true 是否采集 PLC 拍照检测信号(true 打开)

  • enable_switch_product: false 是否支持切换产品(false 关闭)

  • enable_capture_finished_signal: true 是否发送采集完成信号

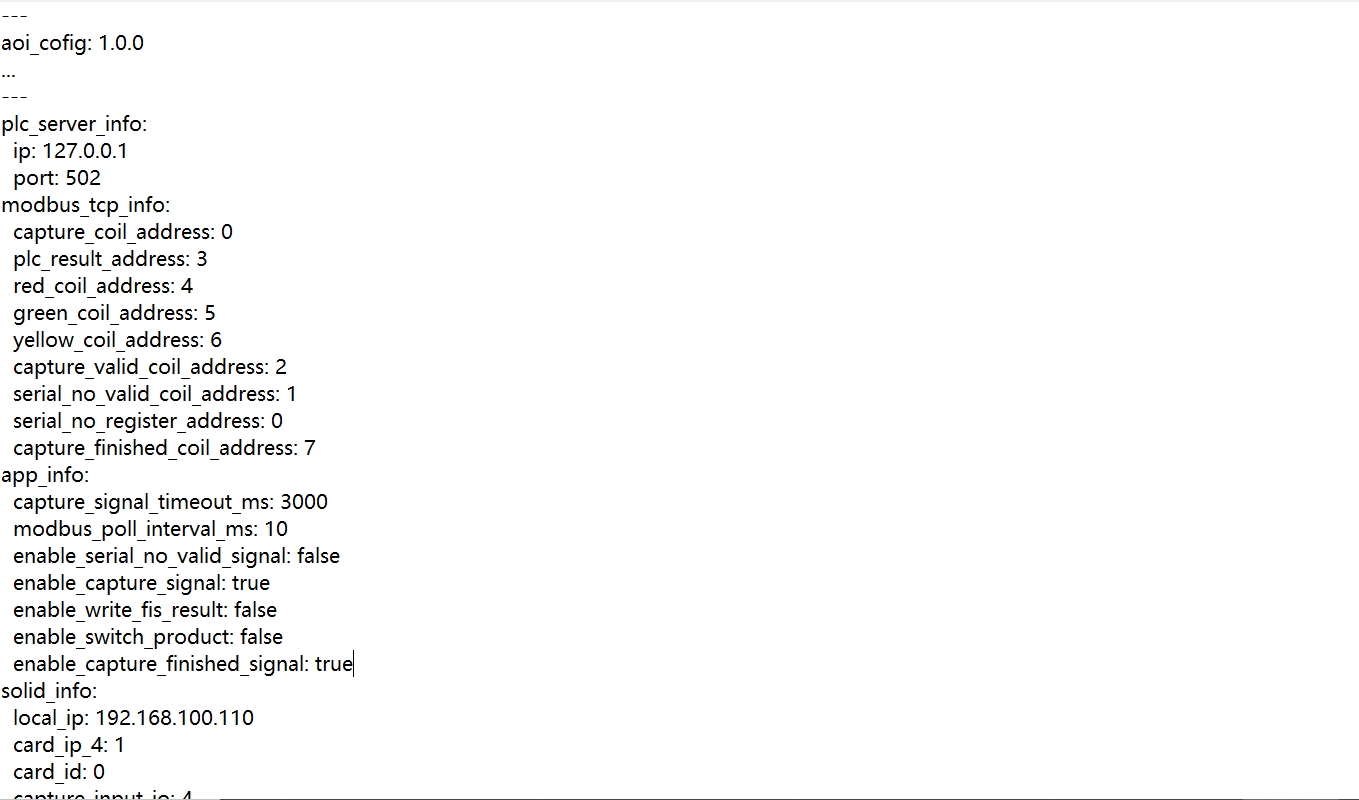

aoi_comm_config 文件参数示例

AOI 的 Modbus 通讯操作

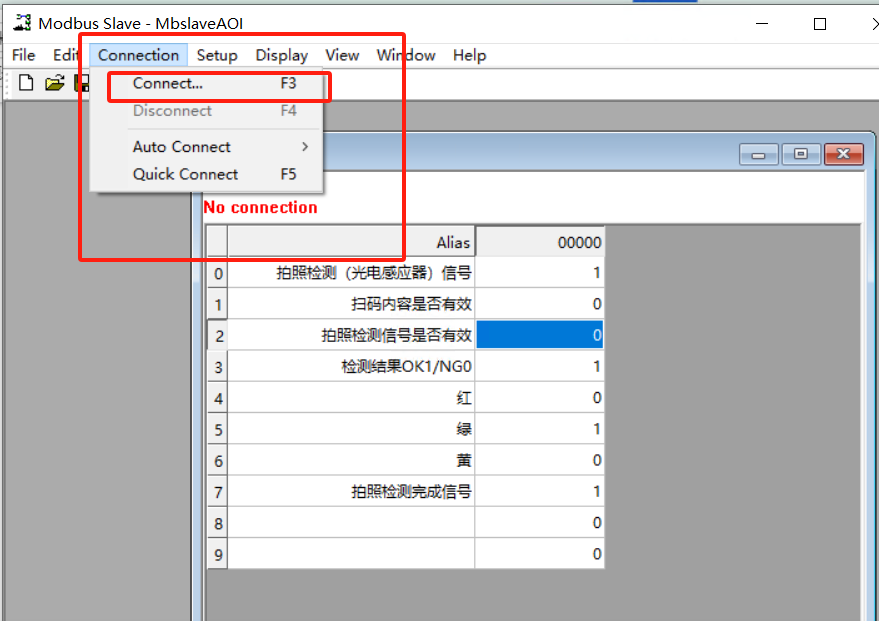

  1. 连接 MbslaveAOI 启动 MbslaveAOI 软件,点击“连接”按钮建立通信。

    MbslaveAOI连接界面

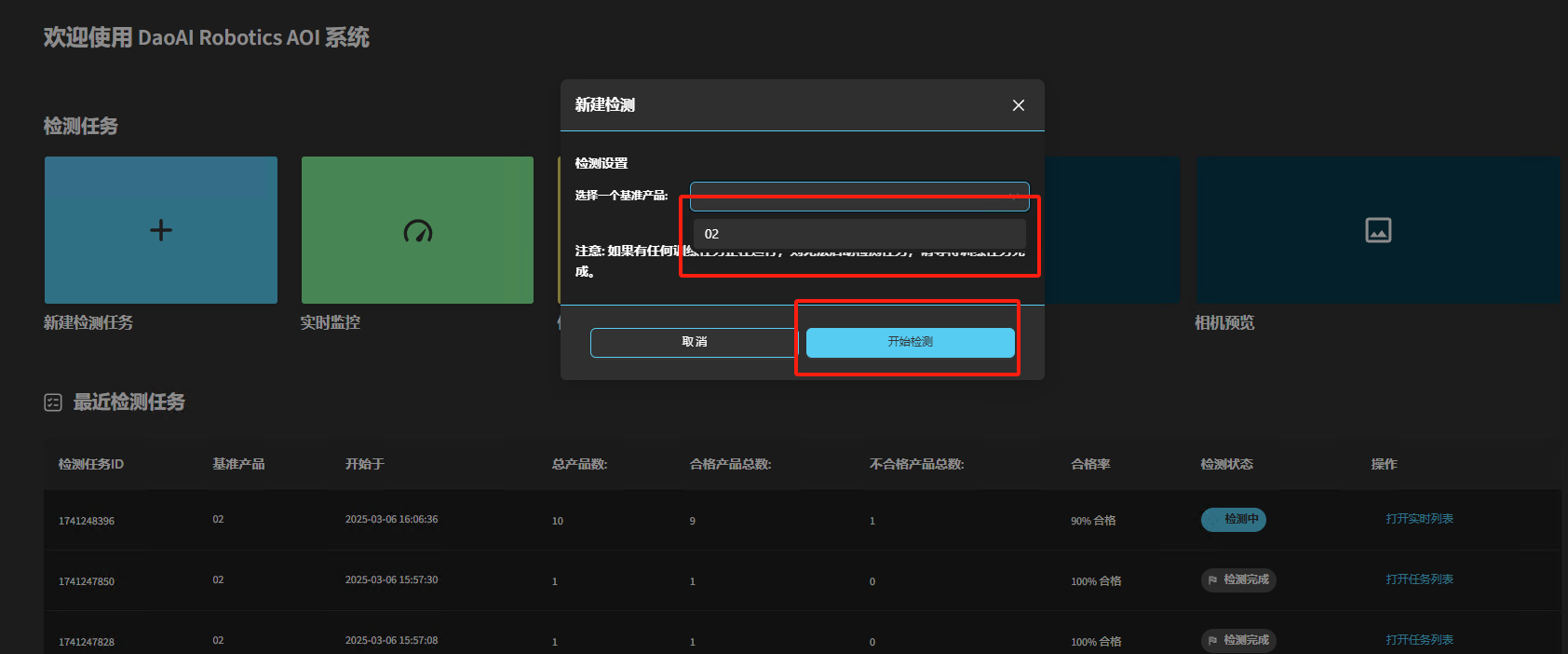

  2. 选择产品检测任务 打开 AOI 软件,在检测任务中选择你需要检测的产品。

    AOI检测任务界面

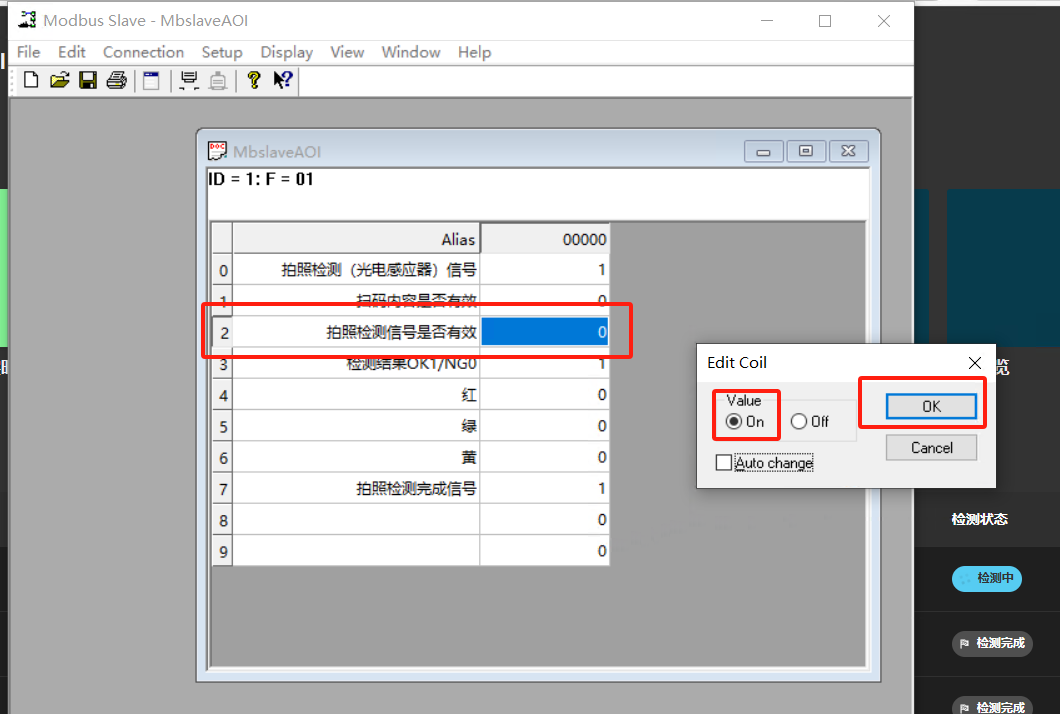

  3. 触发检测信号MbslaveAOI 软件中,双击线圈 2 的地址内容,将其设置为 ON,然后点击“OK”。

    设置线圈地址为 ON

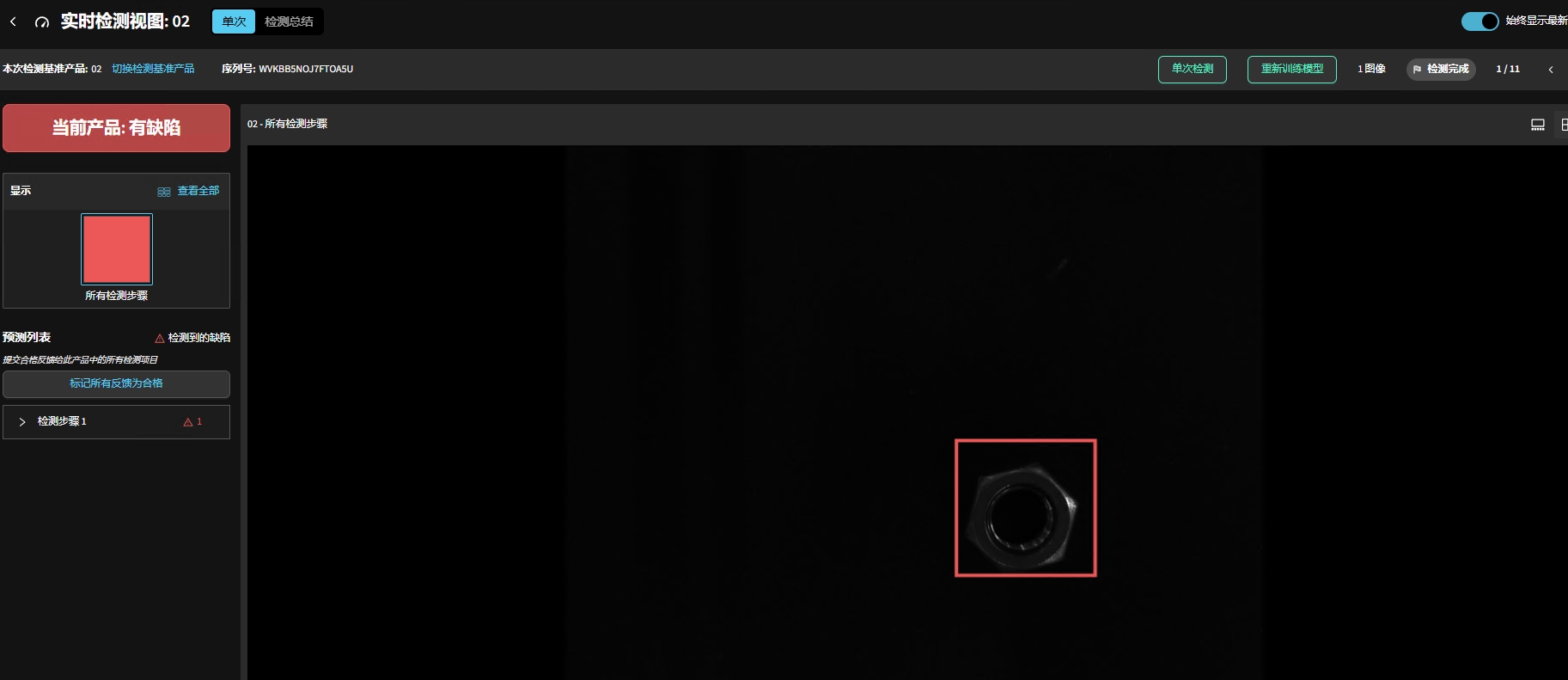

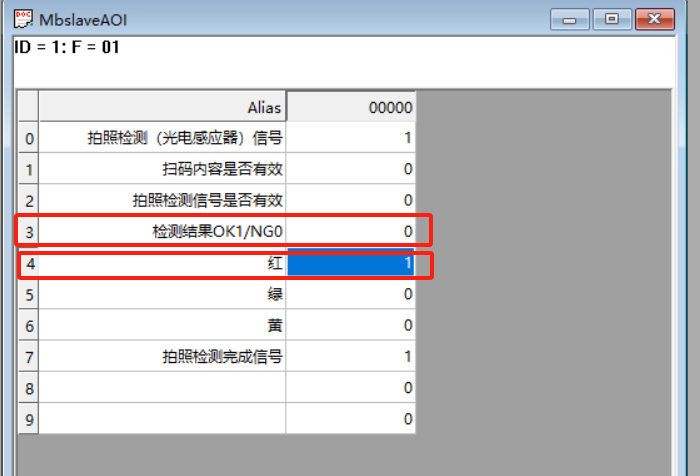

  4. 检测结果反馈 - 当产品检测为 NG 时,MbslaveAOI 中的检测结果显示为 0,同时三色灯信号中红色亮起(值为 1):

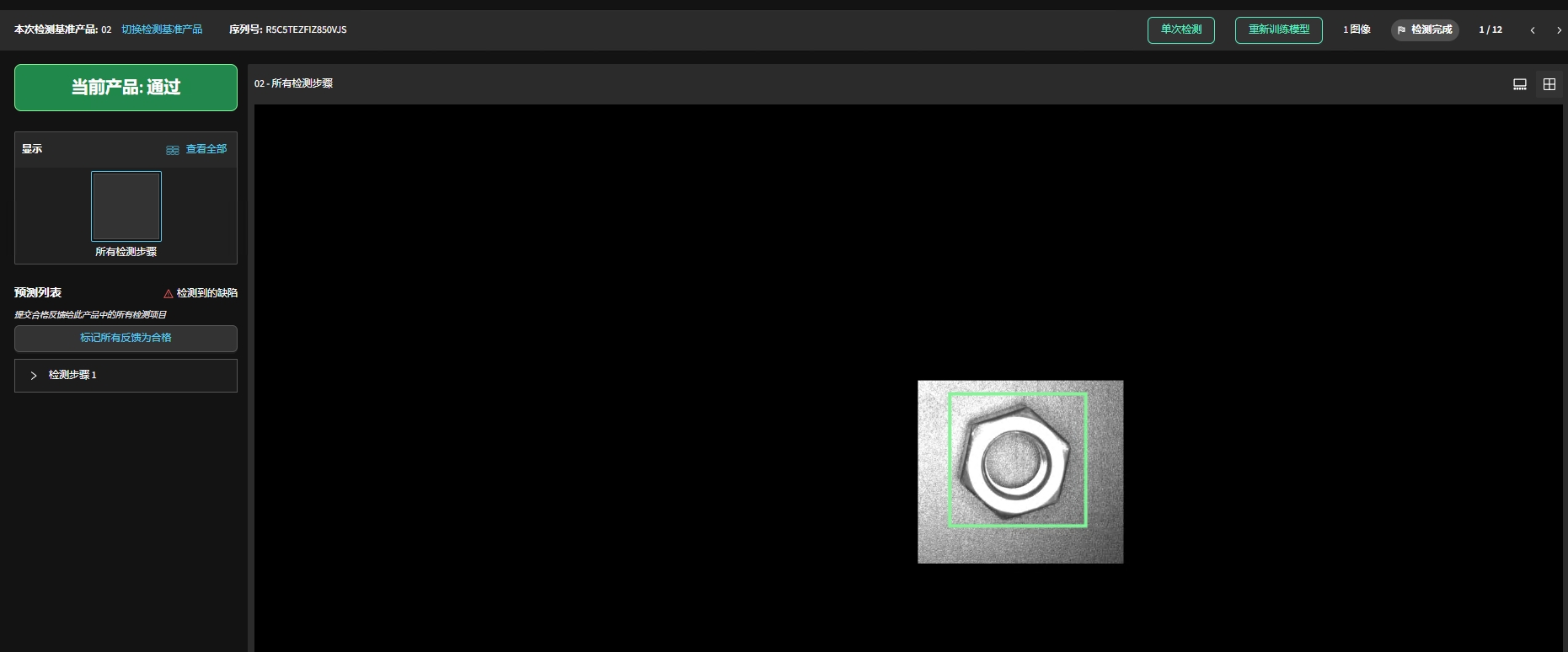

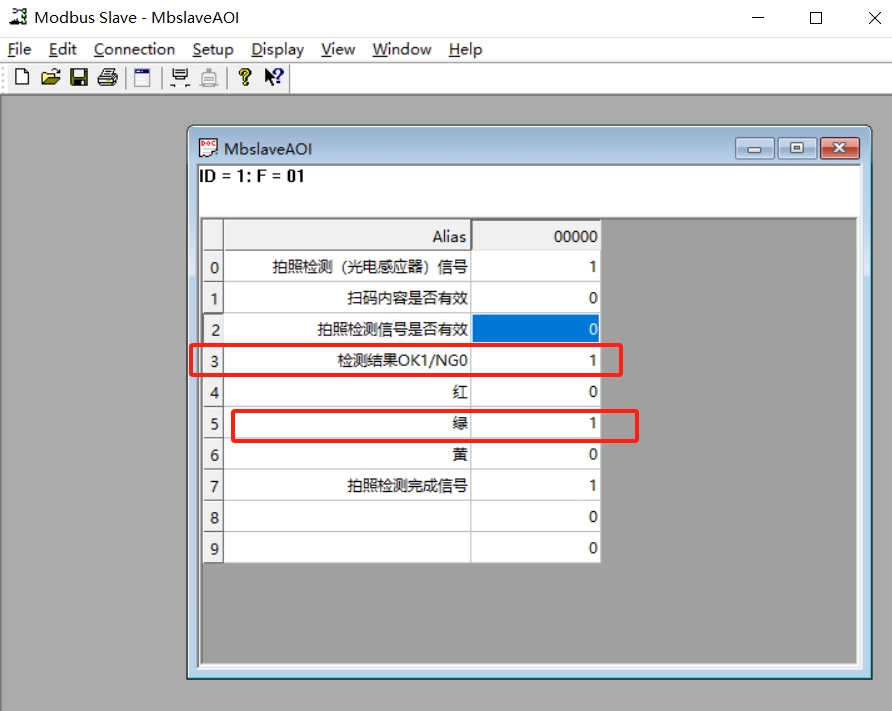

    • 当产品检测为 OK 时,MbslaveAOI 中的检测结果显示为 1,同时三色灯信号中绿色亮起(值为 1):

      检测结果为 OK 时绿色灯亮 OK 检测反馈示例
