连接和电源

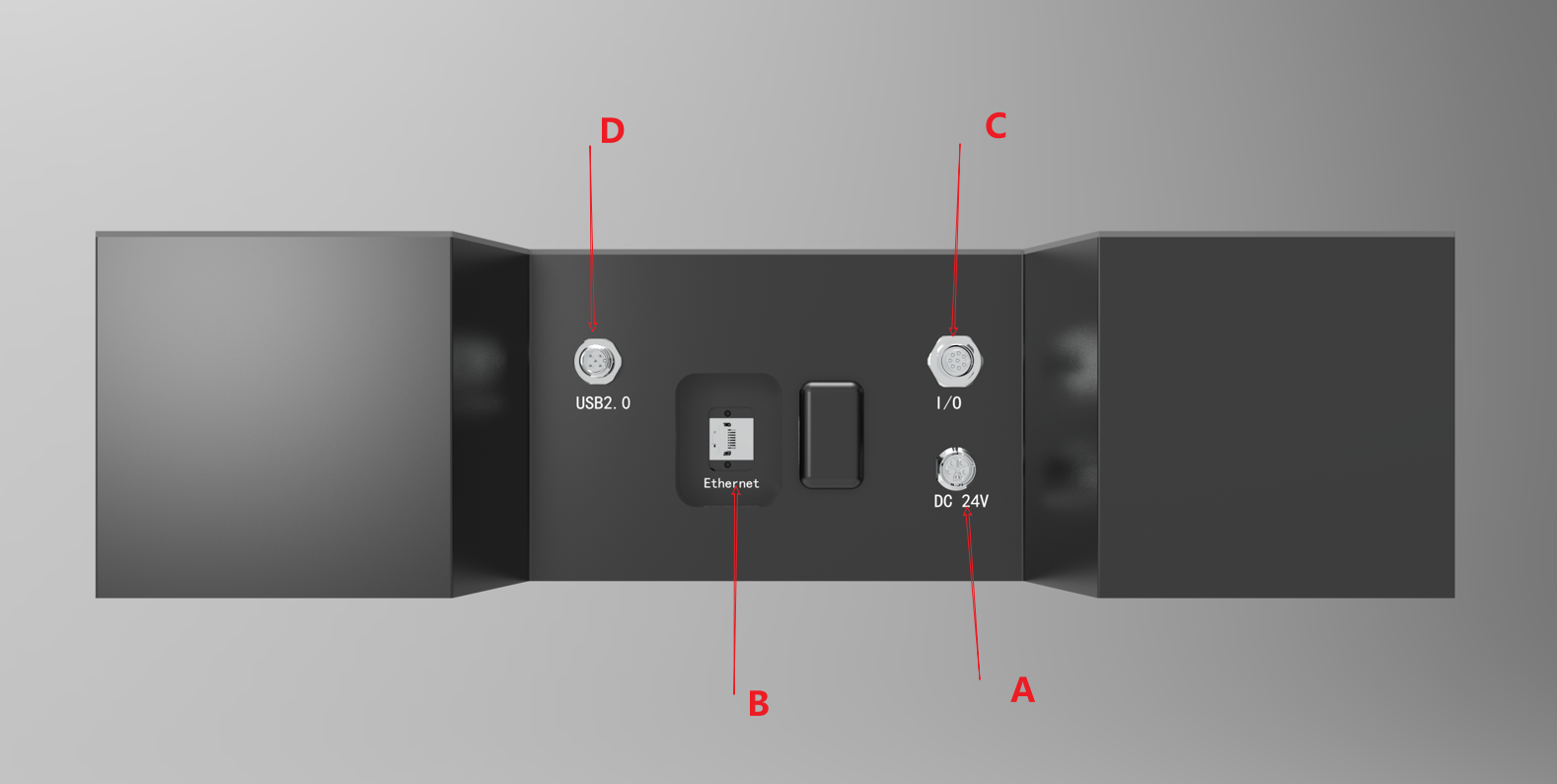

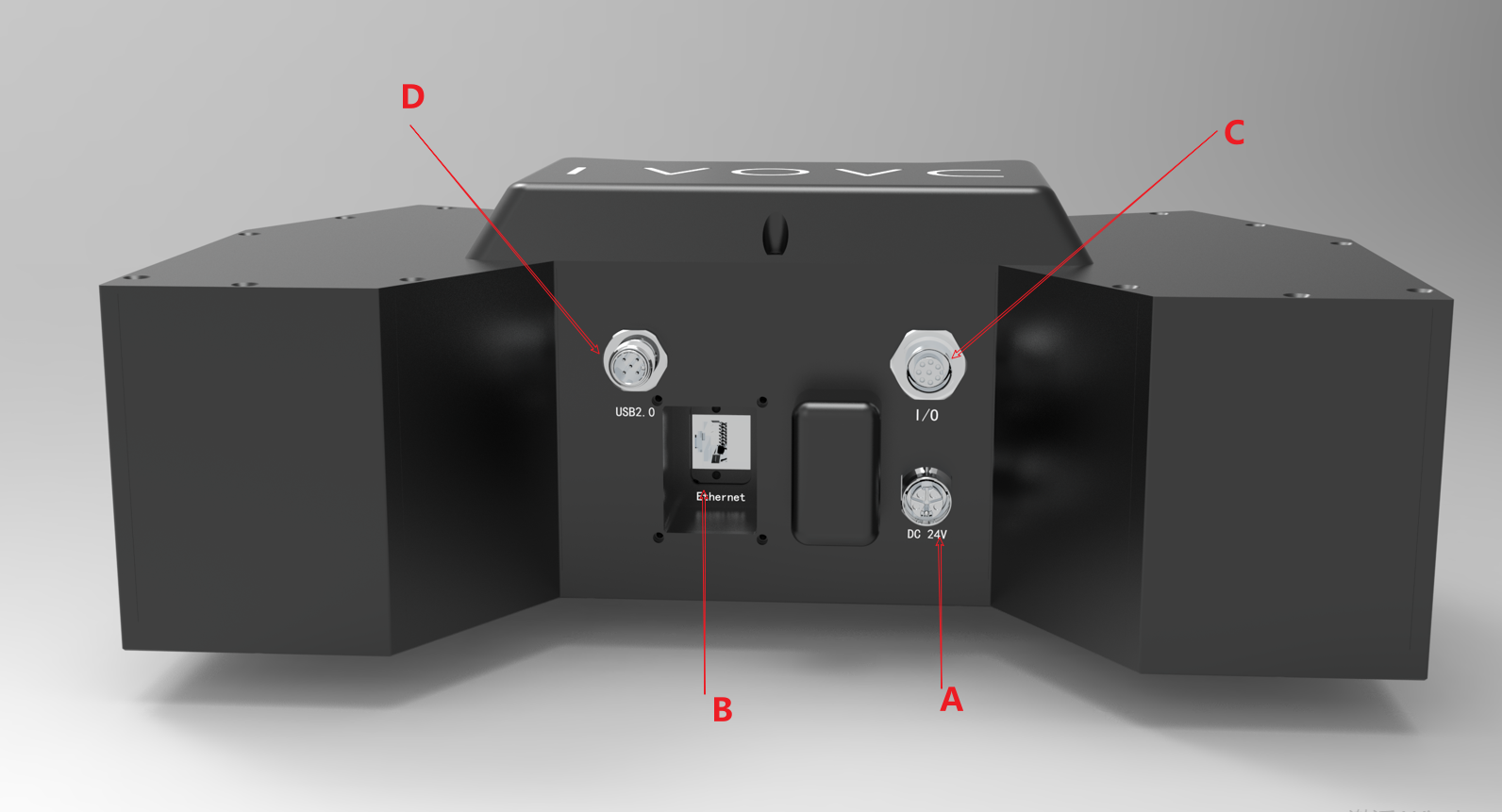

连接器
电源连接器 24V, 10A DC
万兆网线
IO触发线
USB2.0线
电源连接器 24V, 10A DC
万兆网线
IO触发线
USB2.0线

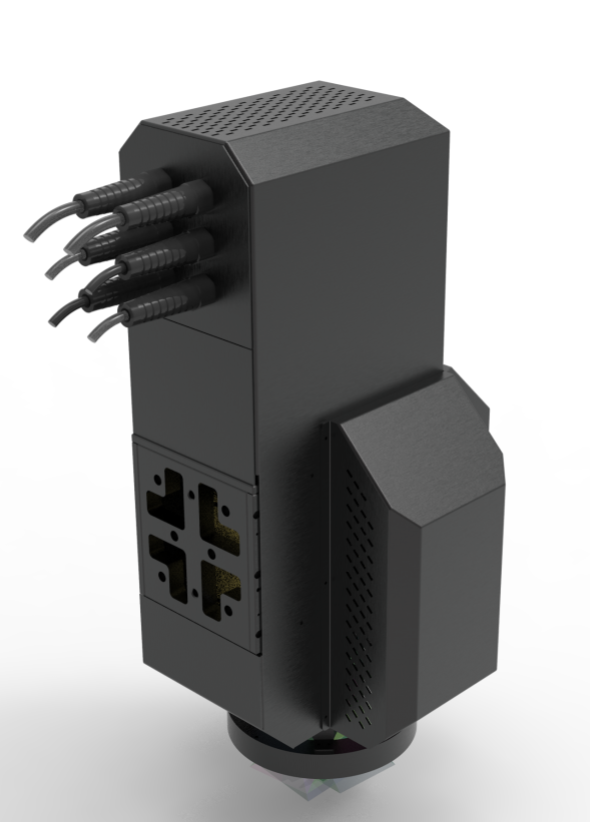

AQ-060相机与线缆是一体的、不需要接线。

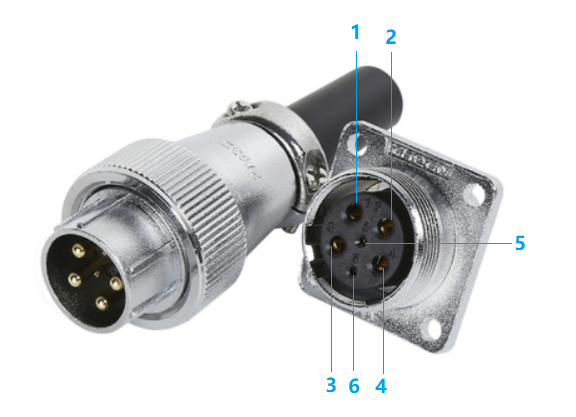

Power supply interface
引脚分布 |
引脚 |
用途 |
|---|---|---|
|
1 |
DC24V |
2 |
RGND |
|
3 |
TRGE |
|
4 |
TGND |
|
5 |
SGND |
|
6 |
保留，请勿连接 |
小技巧
PGND是指电源地/机壳地，POWER GND
AGND是指模拟地，ANALOGUE GND
DGND是指数字地，DIGITAL GND
TGND是指特殊芯片参考地
引脚分布 |
引脚 |
用途 |
|---|---|---|
|
|
1 |
DC24V |
2 |
RGND |
|
3 |
TRGE |
|
4 |
TGND |
|
5 |
SGND |
|
6 |
保留，请勿连接 |
小技巧
PGND是指电源地/机壳地，POWER GND
AGND是指模拟地，ANALOGUE GND
DGND是指数字地，DIGITAL GND
TGND是指特殊芯片参考地

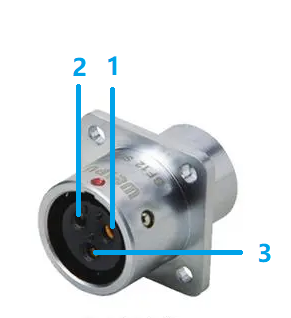

引脚分布 |
引脚 |
用途 |
|---|---|---|
|
1 |
DC24V |
2 |
RGND |
|
3 |
SGND |
小技巧
PGND是指电源地/机壳地，POWER GND
AGND是指模拟地，ANALOGUE GND
DGND是指数字地，DIGITAL GND
TGND是指特殊芯片参考地
数据线
AOI AD-470080相机使用万兆网线电缆进行数据传输。

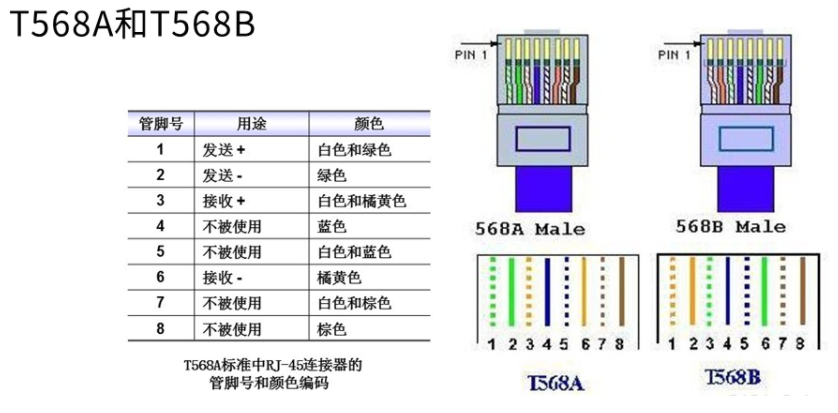

万兆网线（10 Gigabit Ethernet）通常使用Cat6a、Cat7或更高级别的网线，这些网线能够支持高达10Gbps的数据传输速率。对于万兆网络，推荐使用T568B线序标准，因为它对串扰的抑制更好，从而提供更高的性能。

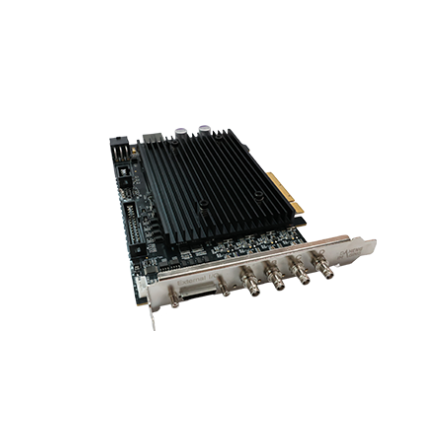

AQ-060使用CXP线缆进行数据传输。
连接到计算机
先将电源插头插入 “24V”
将以太网线插入相机，并将其与电脑连接起来
将电源插头插入电源插座。
备注
在断开连接时，按照相反的程序进行，先断开主电源。 |br| 确保所有的连接都拧紧了。M12螺纹接头的连接螺母在某些情况下可能很难拧入。如果安装正确，它们会提供一个坚固和可靠的连接。 |br| 检查 操作系统要求 以了解性能方面的考虑。
使用随设备提供的AC/DC适配器，以确保符合排放和抗扰度标准。
DaoAI BP Small通过一个热敏电阻来防止极性反转和过热，该热敏电阻可以物理性地切断电源。
DaoAI BP Small使用以太网通信，需要1 Gbps的性能。
- 网络拓扑结构
DaoAI BP Small支持以下网络拓扑结构。

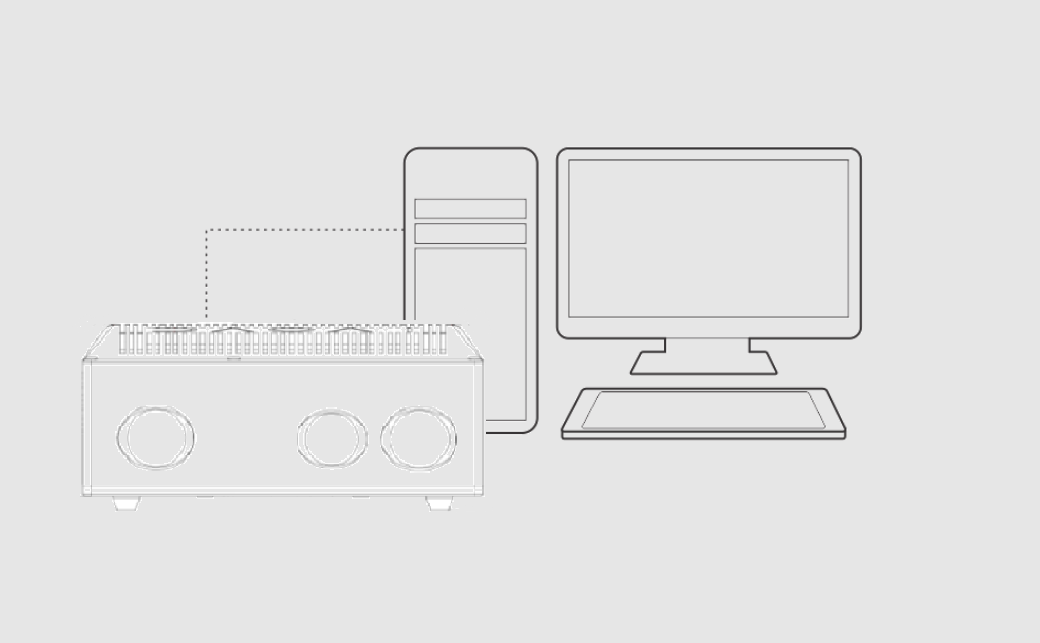

直接连接 |

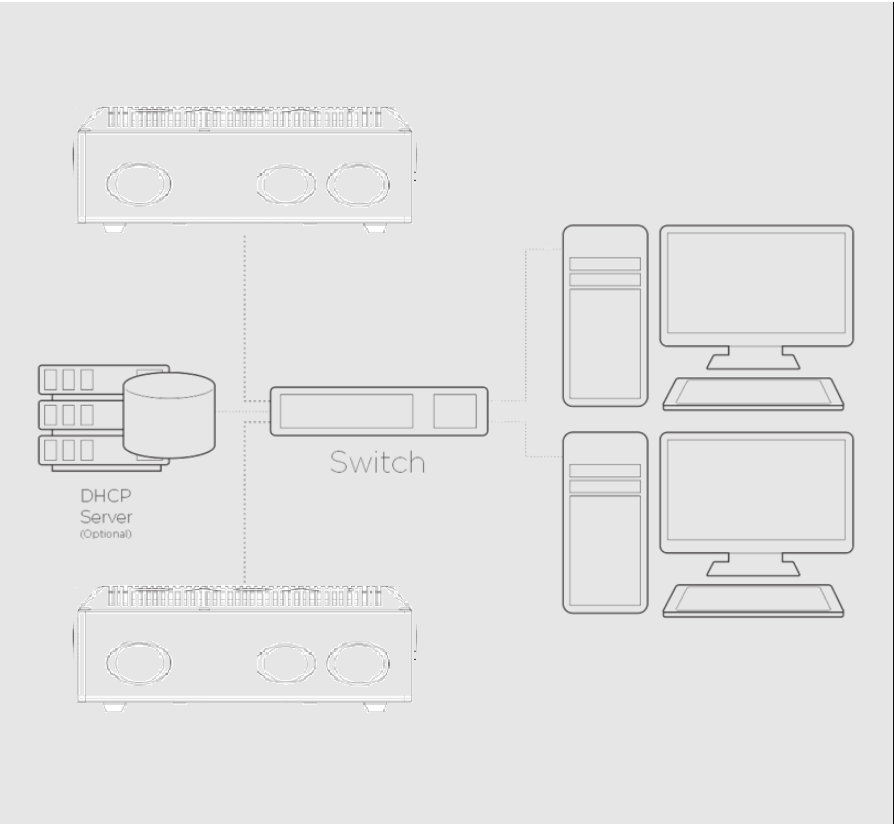

通过交换机连接 |
|---|---|
|
|
继续阅读 3D相机设置，在那里你还可以找到网络配置。
先将电源插头插入 “24V”
将以太网线插入相机，并将其与电脑连接起来
将电源插头插入电源插座。
备注
在断开连接时，按照相反的程序进行，先断开主电源。 |br| 确保所有的连接都拧紧了。M12螺纹接头的连接螺母在某些情况下可能很难拧入。如果安装正确，它们会提供一个坚固和可靠的连接。 |br| 检查 操作系统要求 以了解性能方面的考虑。
使用随设备提供的AC/DC适配器，以确保符合排放和抗扰度标准。
DaoAI BP Medium通过一个热敏电阻来防止极性反转和过热，该热敏电阻可以物理性地切断电源。
DaoAI BP Medium使用以太网通信，需要1 Gbps的性能。
- 网络拓扑结构
DaoAI BP Medium支持以下网络拓扑结构。

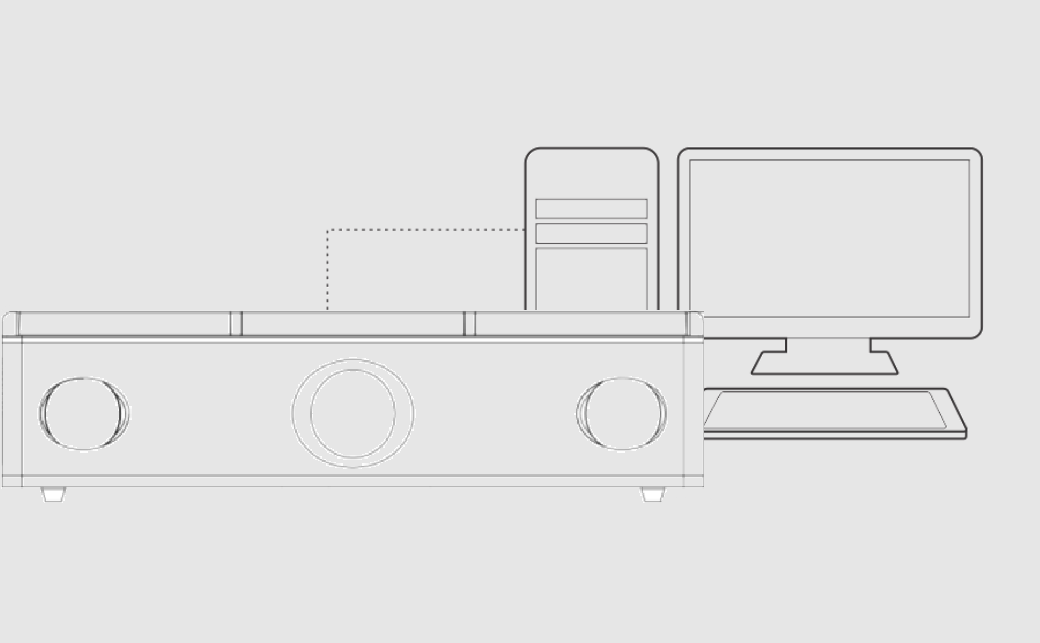

直接连接 |

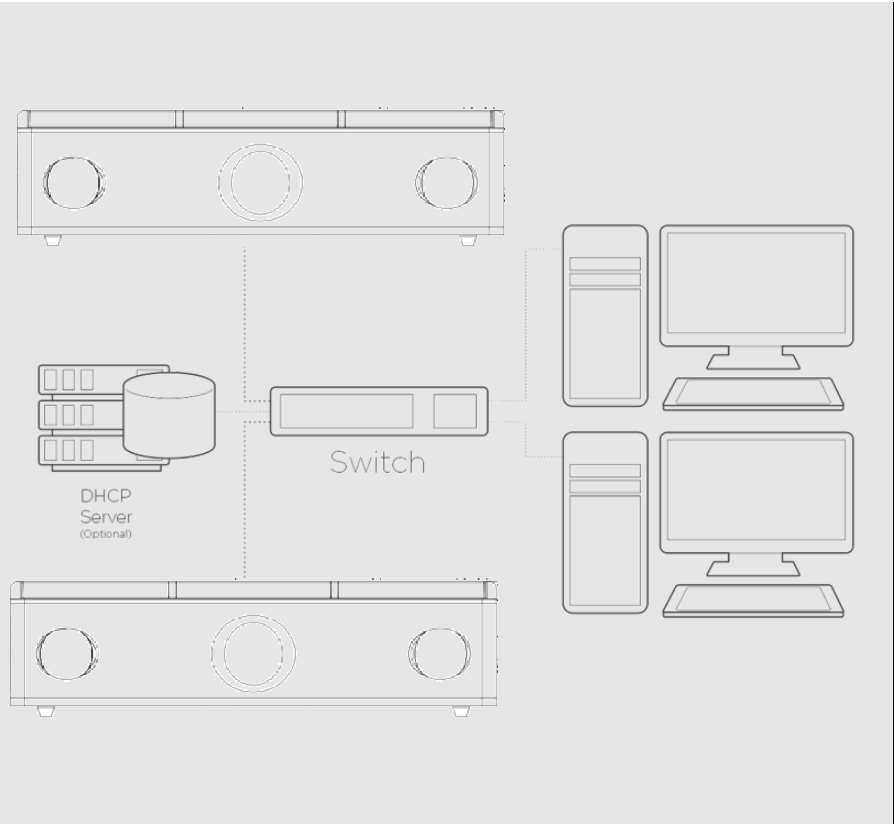

通过交换机连接 |
|---|---|
|
|
继续阅读 3D相机设置，在那里你还可以找到网络配置。
先将电源插头插入 “24V”
将以太网线插入相机，并将其与电脑连接起来
将电源插头插入电源插座。
备注
在断开连接时，按照相反的程序进行，先断开主电源。 |br| 确保所有的连接都拧紧了。M12螺纹接头的连接螺母在某些情况下可能很难拧入。如果安装正确，它们会提供一个坚固和可靠的连接。 |br| 检查 操作系统要求 以了解性能方面的考虑。
使用随设备提供的AC/DC适配器，以确保符合排放和抗扰度标准。
DaoAI BP LARGE通过一个热敏电阻来防止极性反转和过热，该热敏电阻可以物理性地切断电源。
DaoAI BP LARGE使用以太网通信，需要1 Gbps的性能。
- 网络拓扑结构
DaoAI BP LARGE支持以下网络拓扑结构。

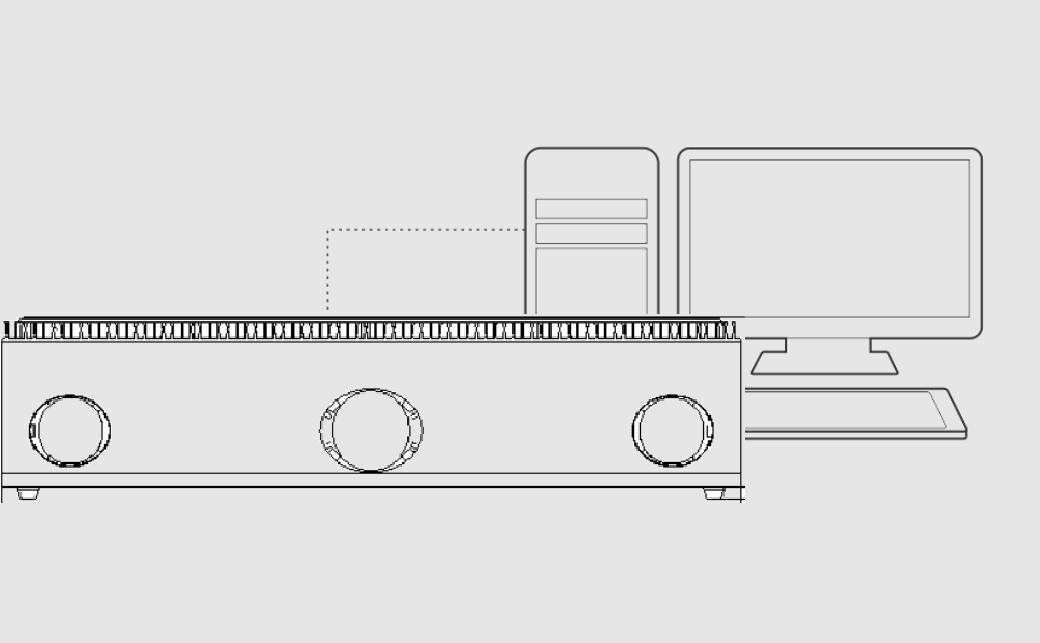

直接连接 |

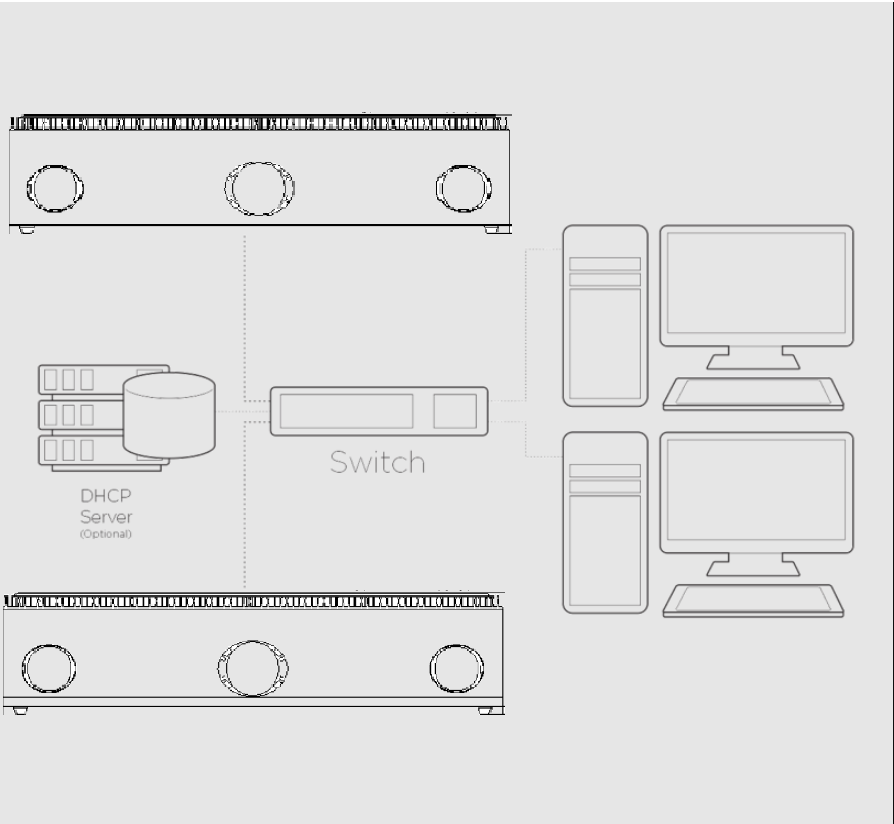

通过交换机连接 |
|---|---|
|
|
继续阅读 3D相机设置，在那里你还可以找到网络配置。
